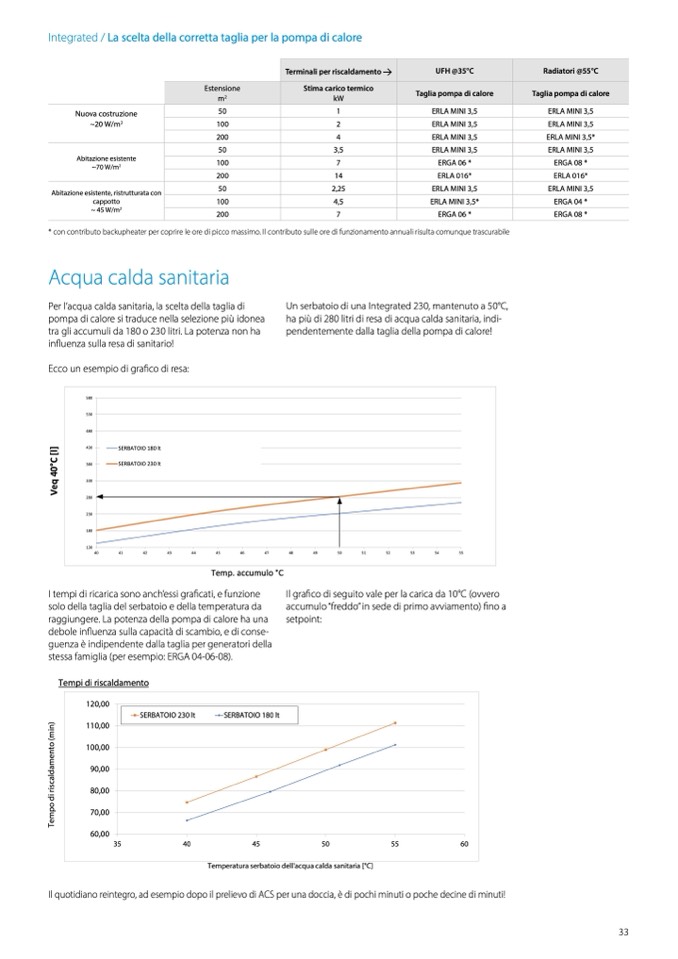

Integrated / La scelta della corretta taglia per la pompa di calore
Terminali per riscaldamento
UFH @35°C
Radiatori @55°C
Estensione
m
2
Stima carico termico
kW
Taglia pompa di calore
Taglia pompa di calore
50
1
ERLA MINI 3,5
100
2
ERLA MINI 3,5
200
4
ERLA MINI 3,5
50
3,5
ERLA MINI 3,5
100
7
ERGA 06 *
200
14
ERLA 016*
50
2,25
ERLA MINI 3,5
100
4,5
ERLA MINI 3,5*
200
7
ERGA 06 *
Nuova costruzione
~20 W/m
2
Abitazione esistente
~70 W/m
2
Abitazione esistente, ristrutturata con
cappotto
~ 45 W/m
2
* con contributo backupheater per coprire le ore di picco massimo. Il contributo sulle ore di funzionamento annuali risulta comunque trascurabile
ERLA MINI 3,5
ERLA MINI 3,5
ERLA MINI 3,5*
ERLA MINI 3,5
ERGA 08 *
ERLA 016*
ERLA MINI 3,5
ERGA 04 *
ERGA 08 *
Acqua calda sanitaria
Per l’acqua calda sanitaria, la scelta della taglia di
pompa di calore si traduce nella selezione più idonea
Un serbatoio di una Integrated 230, mantenuto a 50°C,
ha più di 280 litri di resa di acqua calda sanitaria, indi-
pendentemente dalla taglia della pompa di calore!
EHVH-E6V
tra gli accumuli da 180 o 230 litri. La potenza non ha
EHVH-E9W
EHVX-E3V
influenza sulla resa di sanitario!
EHVX-E6V(G)
EHVX-E9W
EHVZ-E6V
EHVZ-E9W
Ecco un esempio di grafico di resa:
Temp. accumulo °C
580
530
480
430
380
330
280
230
180
130
Modello di prelievo al rubinetto medio EN 16147 (= 2 persone)
Modello di prelievo al rubinetto elevato EN 16147 (= 3~4 persone)
Modello di prelievo extra large EN 16147 (= 5~6 persone)
SERBATOIO 180 lt
SERBATOIO 230 lt
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
EHVH-E6V
EHVH-E9W
EHVX-E3V
EHVX-E6V(G)
EHVX-E9W
EHVZ-E6V
EHVZ-E9W
9C
I tempi di ricarica sono anch’essi graficati, e funzione
solo della taglia del serbatoio e della temperatura da
raggiungere. La potenza della pompa di calore ha una
debole influenza sulla capacità di scambio, e di conse-
guenza è indipendente dalla taglia per generatori della
stessa famiglia (per esempio: ERGA 04-06-08).
Il grafico di seguito vale per la carica da 10°C (ovvero
accumulo “freddo” in sede di primo avviamento) fino a
setpoint:
120,00
110,00
100,00
90,00
80,00
70,00
60,00
SERBATOIO 230 lt
SERBATOIO 180 lt
35
40
45
50
55
60
Tempi di riscaldamento
Temperatura serbatoio dell'acqua calda sanitaria [°C]
4D11332
Tempo di riscaldamento serbatoio acqua calda sanitaria fino a 45°C
Il quotidiano reintegro, ad esempio dopo il prelievo di ACS per una doccia, è di pochi minuti o poche decine di minuti!
