Integrated / Schema di impianto

Schema elettrico

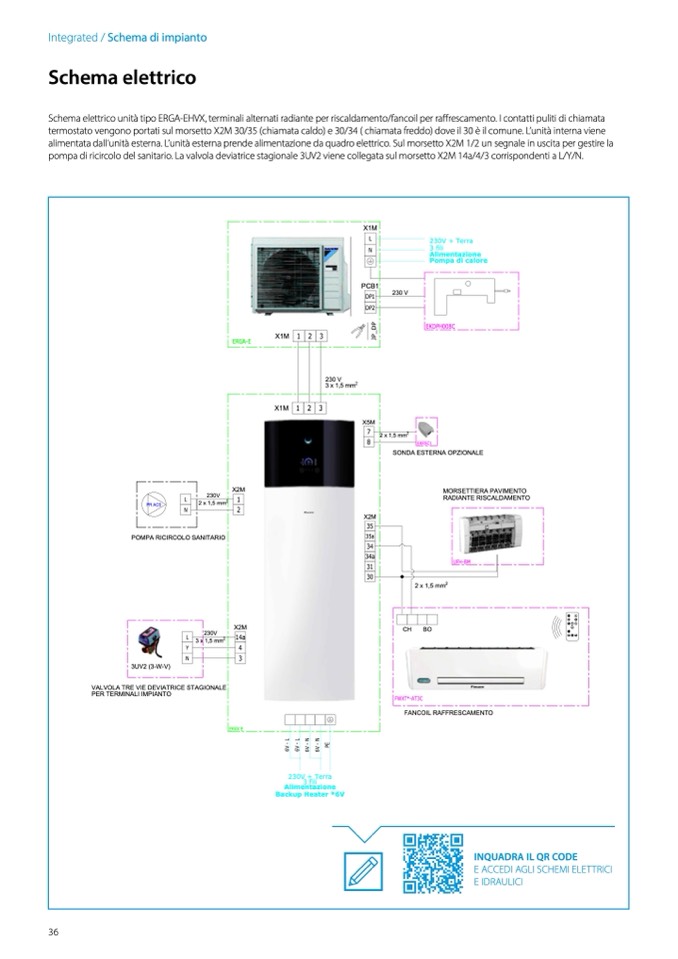

Schema elettrico unità tipo ERGA-EHVX, terminali alternati radiante per riscaldamento/fancoil per raffrescamento. I contatti puliti di chiamata

termostato vengono portati sul morsetto X2M 30/35 (chiamata caldo) e 30/34 ( chiamata freddo) dove il 30 è il comune. L’unità interna viene

alimentata dall’unità esterna. L’unità esterna prende alimentazione da quadro elettrico. Sul morsetto X2M 1/2 un segnale in uscita per gestire la

pompa di ricircolo del sanitario. La valvola deviatrice stagionale 3UV2 viene collegata sul morsetto X2M 14a/4/3 corrispondenti a L/Y/N.

ERGA-E

X1M 1 2 3

X1M 1 2 3

230 V

2

3 x 1,5 mm

X1M

L

N

PCB1

230 V

X5M

7

8

X2M

35

35a

34

34a

31

30

230V + Terra

Alimentazione

Pompa di calore

EKDPH008C

DP1

DP2

2 x 1,5 mm2

3 fili

6

V

-

L

6

V

-

L

6

V

-

N

6

V

-

N

P

E

J

P

_

D

P

36

PR ACS

230V

X2M

L

2 x 1,5 mm

2

1

N

2

MORSETTIERA PAVIMENTO

RADIANTE RISCALDAMENTO

POMPA RICIRCOLO SANITARIO

3UV2 (3-W-V)

230V

X2M

L

3 x 1,5 mm2

14a

Y

4

N

3

CH

FWXT*-AT3C

VALVOLA TRE VIE DEVIATRICE STAGIONALE

PER TERMINALI IMPIANTO

EHVX-E

230V + Terra

3 fili

Alimentazione

Backup Heater *6V

EKRSC1

SONDA ESTERNA OPZIONALE

UFH-BM

2 x 1,5 mm2

BO

FANCOIL RAFFRESCAMENTO

A
