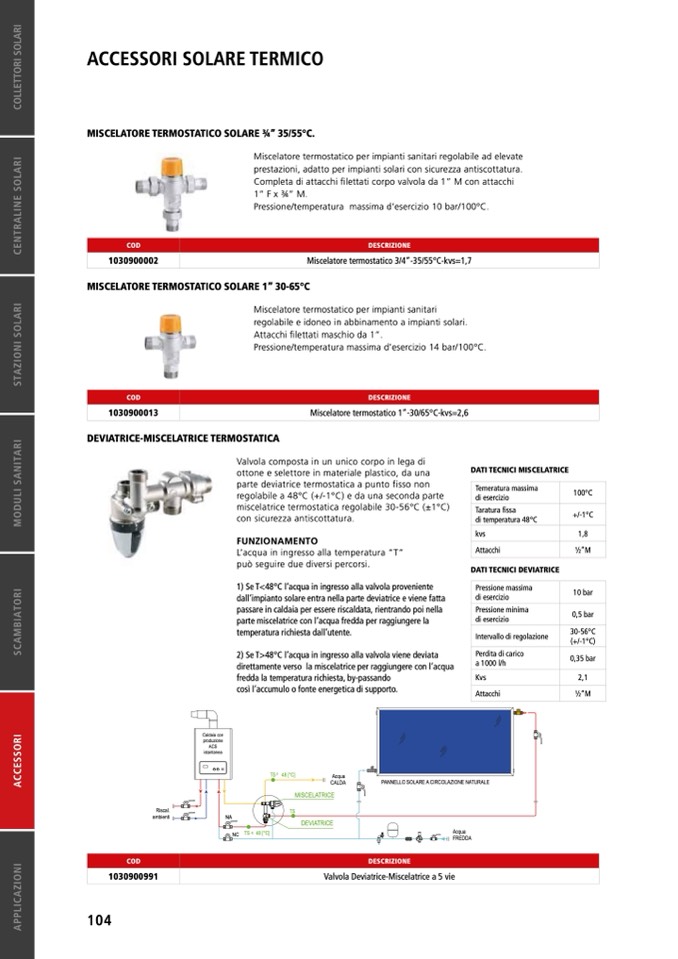

ACCESSORI SOLARE TERMICO

MISCELATORE TERMOSTATICO SOLARE 3⁄4” 35/55°C.

Miscelatore termostatico per impianti sanitari regolabile ad elevate

prestazioni, adatto per impianti solari con sicurezza antiscottatura.

Completa di attacchi filettati corpo valvola da 1” M con attacchi

1” F x 3⁄4” M.

Pressione/temperatura massima d’esercizio 10 bar/100°C.

1030900002

MISCELATORE TERMOSTATICO SOLARE 1” 30-65°C

Miscelatore termostatico per impianti sanitari

regolabile e idoneo in abbinamento a impianti solari.

Attacchi filettati maschio da 1”.

Pressione/temperatura massima d’esercizio 14 bar/100°C.

COD

DESCRIZIONE

Miscelatore termostatico 3/4”-35/55°C-kvs=1,7

COD

DESCRIZIONE

1030900013

Miscelatore termostatico 1”-30/65°C-kvs=2,6

DEVIATRICE-MISCELATRICE TERMOSTATICA

Valvola composta in un unico corpo in lega di

ottone e selettore in materiale plastico, da una

parte deviatrice termostatica a punto fisso non

regolabile a 48°C (+/-1°C) e da una seconda parte

miscelatrice termostatica regolabile 30-56°C (±1°C)

con sicurezza antiscottatura.

FUNZIONAMENTO

L’acqua in ingresso alla temperatura “T”

può seguire due diversi percorsi.

1) Se T<48°C l’acqua in ingresso alla valvola proveniente

dall’impianto solare entra nella parte deviatrice e viene fatta

passare in caldaia per essere riscaldata, rientrando poi nella

parte miscelatrice con l’acqua fredda per raggiungere la

temperatura richiesta dall’utente.

2) Se T>48°C l’acqua in ingresso alla valvola viene deviata

direttamente verso la miscelatrice per raggiungere con l’acqua

fredda la temperatura richiesta, by-passando

così l’accumulo o fonte energetica di supporto.

DATI TECNICI MISCELATRICE

Temeratura massima

di esercizio

Taratura fissa

di temperatura 48°C

100°C

+/-1°C

kvs

1,8

Attacchi

1⁄2”M

DATI TECNICI DEVIATRICE

Pressione massima

di esercizio

Pressione minima

di esercizio

Intervallo di regolazione

Perdita di carico

a 1000 l/h

10 bar

0,5 bar

30-56°C

(+/-1°C)

0,35 bar

Kvs

2,1

Attacchi

1⁄2”M

TS 3 48 [°C]

Acqua

CALDA

PANNELLO SOLARE A CIRCOLAZIONE NATURALE

Acqua

FREDDA

Riscal.

ambienti

NA

1030900991

MISCELATRICE

TS

DEVIATRICE

NC

TS < 48 [°C]

COD

DESCRIZIONE

104

Caldaia con

produzione

ACS

istantanea

Valvola Deviatrice-Miscelatrice a 5 vie
