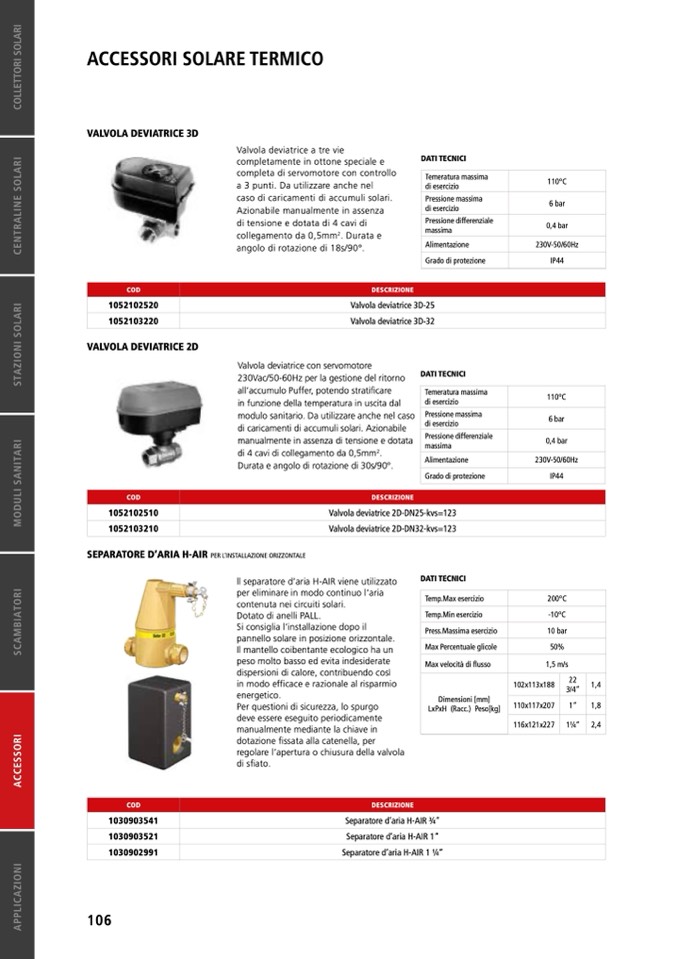

ACCESSORI SOLARE TERMICO

VALVOLA DEVIATRICE 3D

1052102520

1052103220

VALVOLA DEVIATRICE 2D

1052102510

1052103210

SEPARATORE D’ARIA H-AIR

PER L’INSTALLAZIONE ORIZZONTALE

Valvola deviatrice a tre vie

completamente in ottone speciale e

completa di servomotore con controllo

a 3 punti. Da utilizzare anche nel

caso di caricamenti di accumuli solari.

Azionabile manualmente in assenza

di tensione e dotata di 4 cavi di

collegamento da 0,5mm

2

. Durata e

angolo di rotazione di 18s/90°.

DATI TECNICI

Temeratura massima

di esercizio

Pressione massima

di esercizio

Pressione differenziale

massima

Alimentazione

Grado di protezione

110°C

6 bar

0,4 bar

230V-50/60Hz

IP44

110°C

6 bar

0,4 bar

230V-50/60Hz

IP44

200°C

-10°C

10 bar

50%

1,5 m/s

COD

DESCRIZIONE

Valvola deviatrice 3D-25

Valvola deviatrice 3D-32

Valvola deviatrice con servomotore

230Vac/50-60Hz per la gestione del ritorno

all’accumulo Puffer, potendo stratificare

in funzione della temperatura in uscita dal

modulo sanitario. Da utilizzare anche nel caso

di caricamenti di accumuli solari. Azionabile

manualmente in assenza di tensione e dotata

di 4 cavi di collegamento da 0,5mm

2

.

Durata e angolo di rotazione di 30s/90°.

DATI TECNICI

Temeratura massima

di esercizio

Pressione massima

di esercizio

Pressione differenziale

massima

Alimentazione

Grado di protezione

Valvola deviatrice 2D-DN25-kvs=123

Valvola deviatrice 2D-DN32-kvs=123

COD

DESCRIZIONE

ll separatore d’aria H-AIR viene utilizzato

per eliminare in modo continuo l’aria

contenuta nei circuiti solari.

Dotato di anelli PALL.

Si consiglia l’installazione dopo il

pannello solare in posizione orizzontale.

Il mantello coibentante ecologico ha un

peso molto basso ed evita indesiderate

dispersioni di calore, contribuendo così

in modo efficace e razionale al risparmio

energetico.

Per questioni di sicurezza, lo spurgo

deve essere eseguito periodicamente

manualmente mediante la chiave in

dotazione fissata alla catenella, per

regolare l’apertura o chiusura della valvola

di sfiato.

DATI TECNICI

Temp.Max esercizio

Temp.Min esercizio

Press.Massima esercizio

Max Percentuale glicole

Max velocità di flusso

Dimensioni [mm]

LxPxH (Racc.) Peso[kg]

102x113x188

110x117x207

116x121x227

22

3/4”

1,4

1”

1,8

11⁄4” 2,4

COD

DESCRIZIONE

1030903541

1030903521

1030902991

Separatore d’aria H-AIR 3⁄4”

Separatore d’aria H-AIR 1”

Separatore d’aria H-AIR 1 1⁄4”
