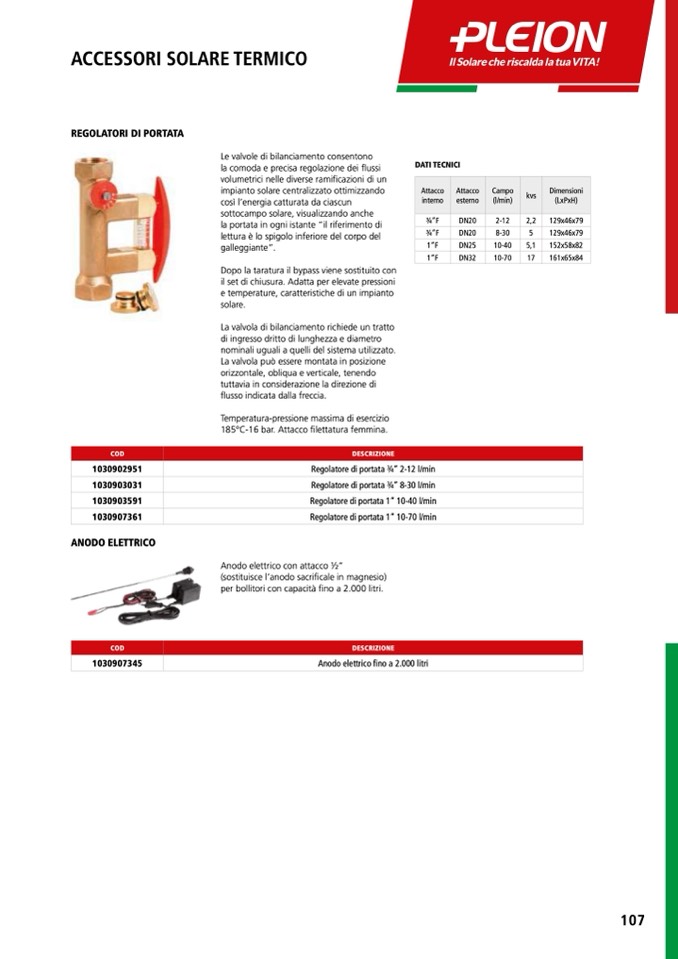

ACCESSORI SOLARE TERMICO

REGOLATORI DI PORTATA

1030902951

1030903031

1030903591

1030907361

ANODO ELETTRICO

1030907345

Le valvole di bilanciamento consentono

la comoda e precisa regolazione dei flussi

volumetrici nelle diverse ramificazioni di un

impianto solare centralizzato ottimizzando

così l’energia catturata da ciascun

sottocampo solare, visualizzando anche

la portata in ogni istante “il riferimento di

lettura è lo spigolo inferiore del corpo del

galleggiante”.

Dopo la taratura il bypass viene sostituito con

il set di chiusura. Adatta per elevate pressioni

e temperature, caratteristiche di un impianto

solare.

La valvola di bilanciamento richiede un tratto

di ingresso dritto di lunghezza e diametro

nominali uguali a quelli del sistema utilizzato.

La valvola può essere montata in posizione

orizzontale, obliqua e verticale, tenendo

tuttavia in considerazione la direzione di

flusso indicata dalla freccia.

Temperatura-pressione massima di esercizio

185°C-16 bar. Attacco filettatura femmina.

DATI TECNICI

3⁄4”F

DN20

3⁄4”F

DN20

1”F

DN25

1”F

DN32

2-12

2,2

8-30

5

10-40

5,1

10-70

17

129x46x79

129x46x79

152x58x82

161x65x84

Attacco

interno

Attacco

esterno

Campo

(l/min)

kvs

Dimensioni

(LxPxH)

COD

DESCRIZIONE

Regolatore di portata 3⁄4” 2-12 l/min

Regolatore di portata 3⁄4” 8-30 l/min

Regolatore di portata 1” 10-40 l/min

Regolatore di portata 1” 10-70 l/min

Anodo elettrico con attacco 1⁄2”

(sostituisce l’anodo sacrificale in magnesio)

per bollitori con capacità fino a 2.000 litri.

Anodo elettrico fino a 2.000 litri

COD

DESCRIZIONE

107
