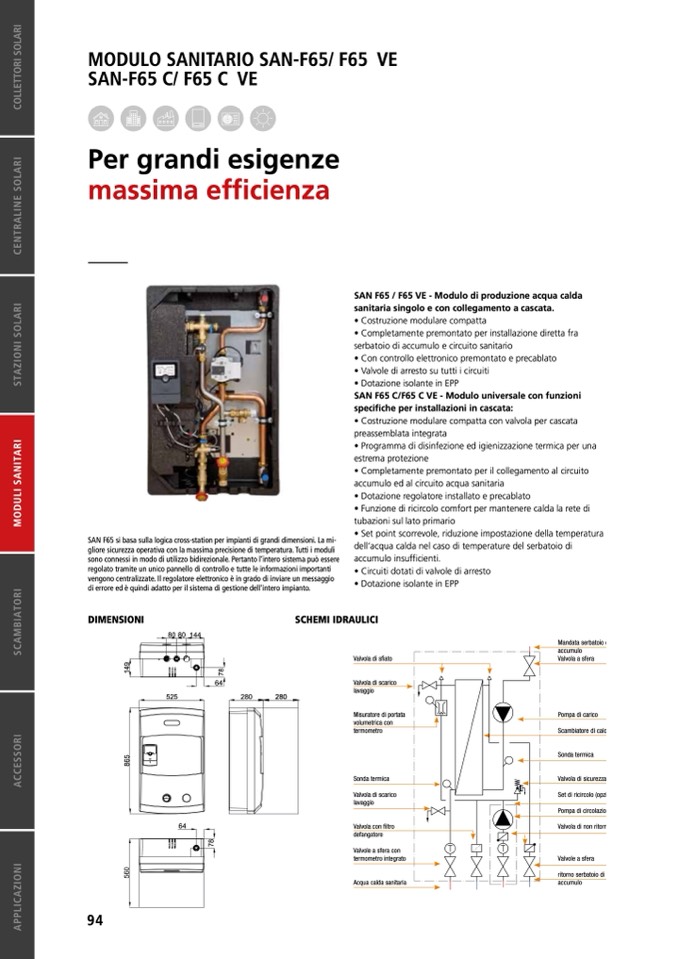

MODULO SANITARIO SAN-F65/ F65 VE

SAN-F65 C/ F65 C VE

I

N

Mandata serbatoio di

accumulo

Valvola a sfera

Pompa di carico

Scambiatore di calore

Sonda termica

Valvola di sicurezza

Set di ricircolo (opzionale)

Pompa di circolazione

Valvola di non ritorno

Valvole a sfera

ritorno serbatoio di

accumulo

Ritorno tubo di ricircolo

O

I

Z

A

C

I

L

P

P

A

94

Per grandi esigenze

massima efficienza

SAN F65 si basa sulla logica cross-station per impianti di grandi dimensioni. La mi-

gliore sicurezza operativa con la massima precisione di temperatura. Tutti i moduli

sono connessi in modo di utilizzo bidirezionale. Pertanto l‘intero sistema può essere

regolato tramite un unico pannello di controllo e tutte le informazioni importanti

vengono centralizzate. Il regolatore elettronico è in grado di inviare un messaggio

di errore ed è quindi adatto per il sistema di gestione dell‘intero impianto.

SAN F65 / F65 VE - Modulo di produzione acqua calda

sanitaria singolo e con collegamento a cascata.

• Costruzione modulare compatta

• Completamente premontato per installazione diretta fra

serbatoio di accumulo e circuito sanitario

• Con controllo elettronico premontato e precablato

• Valvole di arresto su tutti i circuiti

• Dotazione isolante in EPP

SAN F65 C/F65 C VE - Modulo universale con funzioni

specifiche per installazioni in cascata:

• Costruzione modulare compatta con valvola per cascata

preassemblata integrata

• Programma di disinfezione ed igienizzazione termica per una

estrema protezione

• Completamente premontato per il collegamento al circuito

accumulo ed al circuito acqua sanitaria

• Dotazione regolatore installato e precablato

• Funzione di ricircolo comfort per mantenere calda la rete di

tubazioni sul lato primario

• Set point scorrevole, riduzione impostazione della temperatura

dell‘acqua calda nel caso di temperature del serbatoio di

accumulo insufficienti.

• Circuiti dotati di valvole di arresto

• Dotazione isolante in EPP

DIMENSIONI

SCHEMI IDRAULICI

Valvola di sfiato

Valvola di scarico

lavaggio

Misuratore di portata

volumetrica con

termometro

Sonda termica

Valvola di scarico

lavaggio

Valvola con filtro

defangatore

Valvole a sfera con

termometro integrato

Acqua calda sanitaria

Acqua fredda
