MODULI SANITARI

I

N

O

I

Z

A

C

I

L

P

P

A

96

Valvola miscelatrice termostatica

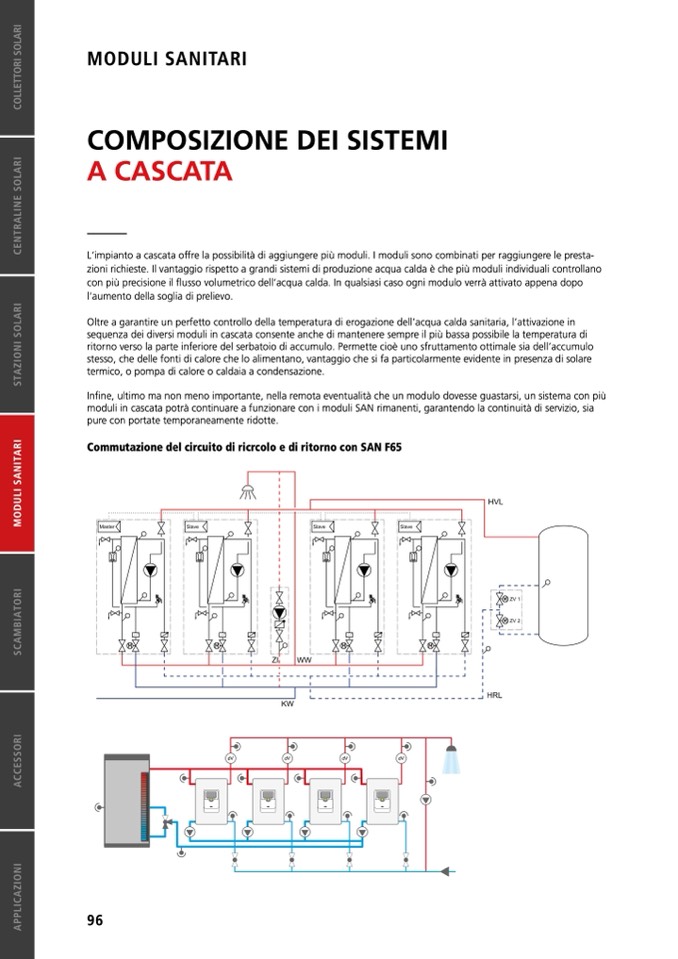

COMPOSIZIONE DEI SISTEMI

Miscelazione dell‘acqua con ricircolo

Unità di ricircolo e commutazione del circuito di ritorno

A CASCATA

L‘impianto a cascata offre la possibilità di aggiungere più moduli. I moduli sono combinati per raggiungere le presta-

zioni richieste. Il vantaggio rispetto a grandi sistemi di produzione acqua calda è che più moduli individuali controllano

con più precisione il flusso volumetrico dell‘acqua calda. In qualsiasi caso ogni modulo verrà attivato appena dopo

l‘aumento della soglia di prelievo.

Oltre a garantire un perfetto controllo della temperatura di erogazione dell’acqua calda sanitaria, l’attivazione in

sequenza dei diversi moduli in cascata consente anche di mantenere sempre il più bassa possibile la temperatura di

ritorno verso la parte inferiore del serbatoio di accumulo. Permette cioè uno sfruttamento ottimale sia dell’accumulo

stesso, che delle fonti di calore che lo alimentano, vantaggio che si fa particolarmente evidente in presenza di solare

termico, o pompa di calore o caldaia a condensazione.

Infine, ultimo ma non meno importante, nella remota eventualità che un modulo dovesse guastarsi, un sistema con più

moduli in cascata potrà continuare a funzionare con i moduli SAN rimanenti, garantendo la continuit

à di servizio, sia

pure con portate temporaneamente ridotte.

CommutaziConmemdutealzicoinrecdueiltcoirdcuiitroicdri criocilrocoelodeidri irtitornococnoneSmAuxNSF65

Stazione singola: Figura del sensore con stratificazione e circolazione del flusso di ritorno

A cascata: Figura del sensore con stratificazione e circolazione del flusso di ritorno

dV
