pannelli bugnati
TECE scheda tecnica
dati tecnici

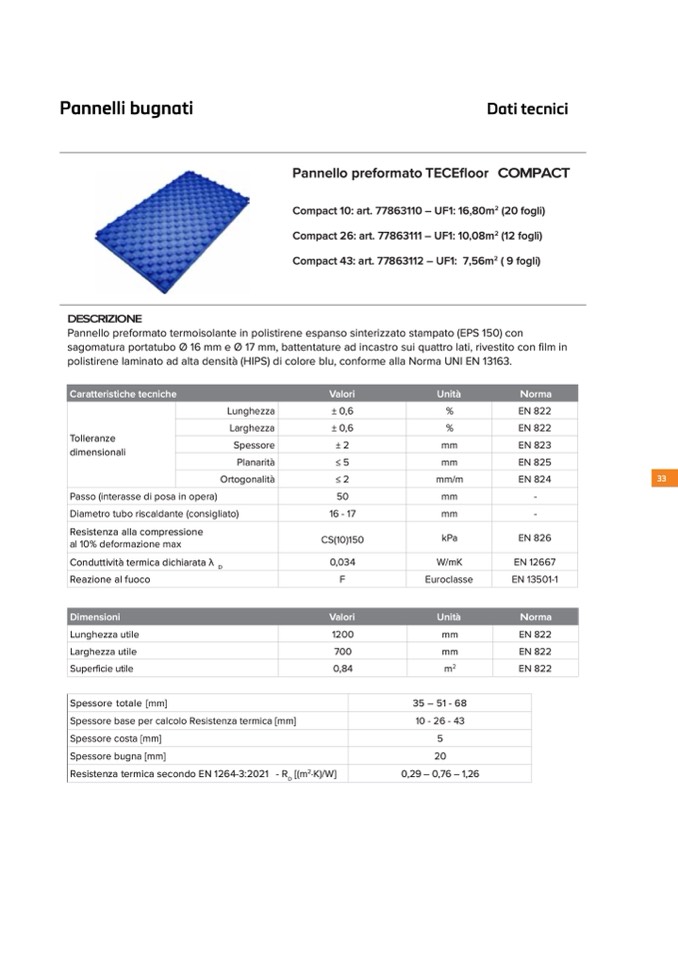

Pannello preformato TECEfloor COMPACT
Compact 10: art. 77863110 – UF1: 16,80m
2
(20 fogli)
Compact 26: art. 77863111 – UF1: 10,08m
2
(12 fogli)
Compact 43: art. 77863112 – UF1: 7,56m
2
( 9 fogli)
DESCRIZIONE
Pannello preformato termoisolante in polistirene espanso sinterizzato stampato (EPS 150) con
sagomatura portatubo Ø 16 mm e Ø 17 mm, battentature ad incastro sui quattro lati, rivestito con film in
polistirene laminato ad alta densità (HIPS) di colore blu, conforme alla Norma UNI EN 13163.
Caratteristiche tecniche
Valori
Unità
Norma
Tolleranze
dimensionali
Passo (interasse di posa in opera)
Diametro tubo riscaldante (consigliato)
Resistenza alla compressione
al 10% deformazione max
Conduttività termica dichiarata λ
D
Lunghezza
Larghezza
Spessore
Planarità
Ortogonalità
± 0,6
± 0,6
±2
≤5
≤2
50
16 - 17
CS(10)150
0,034
%
%
mm
mm
mm/m
mm
mm
kPa
W/mK
Reazione al fuoco
Superficie utile
F
Euroclasse
0,84
m
2
EN 822
EN 822
EN 823
EN 825
EN 824
-
-
EN 826
EN 12667
EN 13501-1
EN 822
EN 822
Dimensioni
Valori
Unità
Norma
Lunghezza utile
Larghezza utile
1200
700
mm
mm
EN 822
35 – 51 - 68
10 - 26 - 43
5
20
Spessore totale [mm]
Spessore base per calcolo Resistenza termica [mm]
Spessore costa [mm]
Spessore bugna [mm]
Resistenza termica secondo EN 1264-3:2021 - R
D
[(m
2
⋅K)/W]
MARCATURA CE
Codice di identificazione unico del prodotto tipo: INSIT0072
0,29 – 0,76 – 1,26
