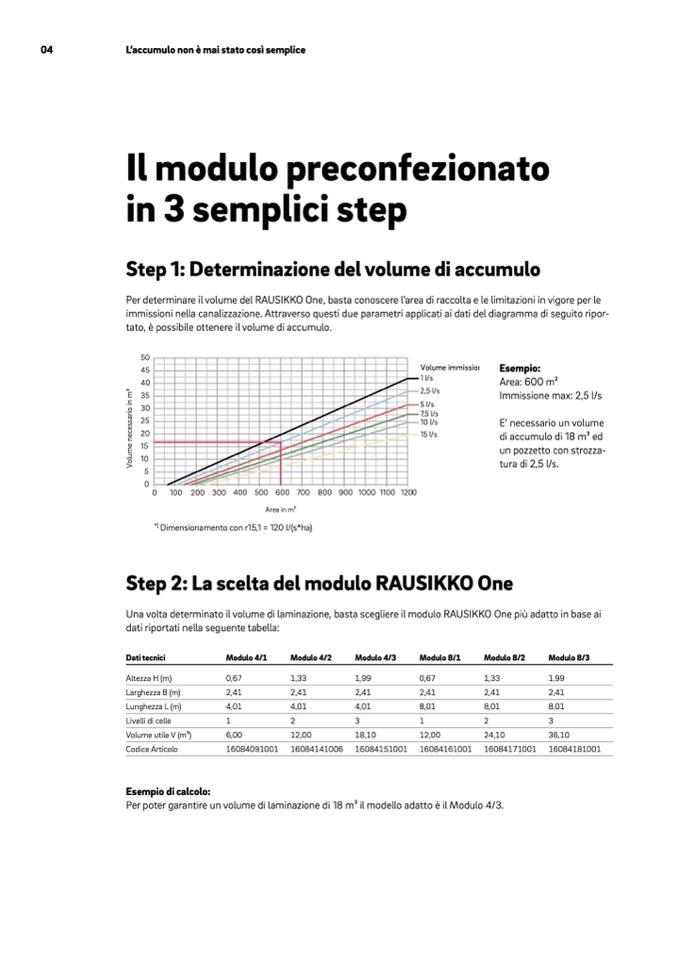

04

L’accumulo non è mai stato così semplice

Il modulo preconfezionato

in 3 semplici step

Step 1: Determinazione del volume di accumulo

Per determinare il volume del RAUSIKKO One, basta conoscere l’area di raccolta e le limitazioni in vigore per le

immissioni nella canalizzazione. Attraverso questi due parametri applicati ai dati del diagramma di seguito ripor-

tato, è possibile ottenere il volume di accumulo.

50

45

40

35

30

25

20

15

10

5

0

0

100 200 300 400 500 600 700 800 900 1000 1100 1200

Area in m2

*)

Dimensionamento con r15,1 = 120 l/(s*ha)

Beispielrechnung:

Step 2: La scelta del modulo RAUSIKKO One

Una volta determinato il volume di laminazione, basta scegliere il modulo RAUSIKKO One più adatto in base ai

dati riportati nella seguente tabella:

Dati tecnici

Altezza H (m)

Larghezza B (m)

Lunghezza L (m)

Livelli di celle

Volume utile V (m3)

Codice Articolo

Esempio di calcolo:

Modulo 4/1

0,67

2,41

4,01

1

6,00

16084091001

Modulo 4/2

1,33

2,41

4,01

2

12,00

16084141006

Modulo 4/3

1,99

2,41

4,01

3

18,10

16084151001

Modulo 8/1

0,67

2,41

8,01

1

12,00

16084161001

Modulo 8/2

1,33

2,41

8,01

2

24,10

16084171001

Modulo 8/3

1,99

2,41

8,01

3

36,10

16084181001

Per poter garantire un volume di laminazione di 18 m3 il modello adatto è il Modulo 4/3.

Volume immissione:

1 l/s

2,5 l/s

5 l/s

7,5l/s

10 l/s

15 l/s

Esempio:

Area: 600 m2

Immissione max: 2,5 l/s

Fläche: 600 m2

Einleitvorgabe: 2,5 l/s

E’ necessario un volume

di accumulo di 18 m3 ed

Es wird ein Rückhaltevolumen

un pozzetto con strozza-

von 18 m3 benötigt.

tura di 2,5 l/s.

V

o

l

u

m

e

n

e

c

e

s

s

a

r

i

o

i

n

m

3
