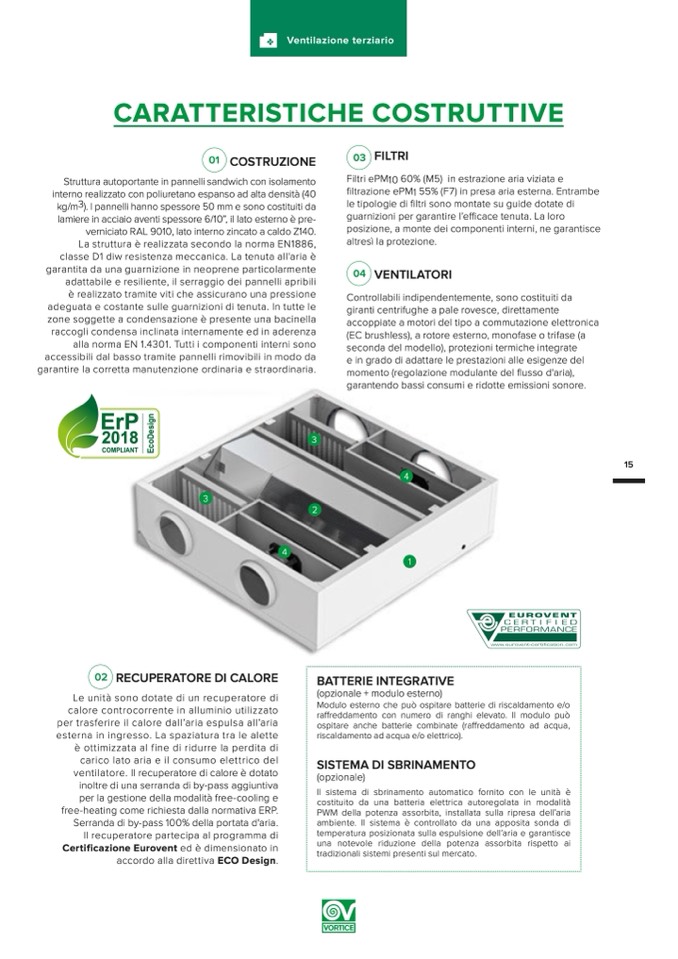

CARATTERISTICHE COSTRUTTIVE
01 COSTRUZIONE
Struttura autoportante in pannelli sandwich con isolamento
interno realizzato con poliuretano espanso ad alta densità (40
kg/m3). I pannelli hanno spessore 50 mm e sono costituiti da
lamiere in acciaio aventi spessore 6/10”, il lato esterno è pre-
verniciato RAL 9010, lato interno zincato a caldo Z140.
La struttura è realizzata secondo la norma EN1886,
classe D1 diw resistenza meccanica. La tenuta all'aria è
garantita da una guarnizione in neoprene particolarmente
adattabile e resiliente, il serraggio dei pannelli apribili
è realizzato tramite viti che assicurano una pressione
adeguata e costante sulle guarnizioni di tenuta. In tutte le
zone soggette a condensazione è presente una bacinella
raccogli condensa inclinata internamente ed in aderenza
alla norma EN 1.4301. Tutti i componenti interni sono
accessibili dal basso tramite pannelli rimovibili in modo da
garantire la corretta manutenzione ordinaria e straordinaria.
3
2
4
03 FILTRI
Filtri ePM10 60% (M5) in estrazione aria viziata e
filtrazione ePM1 55% (F7) in presa aria esterna. Entrambe
le tipologie di filtri sono montate su guide dotate di
guarnizioni per garantire l’efficace tenuta. La loro
posizione, a monte dei componenti interni, ne garantisce
altresì la protezione.
04 VENTILATORI
Controllabili indipendentemente, sono costituiti da
giranti centrifughe a pale rovesce, direttamente
accoppiate a motori del tipo a commutazione elettronica
(EC brushless), a rotore esterno, monofase o trifase (a
seconda del modello), protezioni termiche integrate
e in grado di adattare le prestazioni alle esigenze del
momento (regolazione modulante del flusso d'aria),
garantendo bassi consumi e ridotte emissioni sonore.
4
1
ErP
2018
COMPLIANT
15
3
BATTERIE INTEGRATIVE
(opzionale + modulo esterno)
Modulo esterno che può ospitare batterie di riscaldamento e/o
raffreddamento con numero di ranghi elevato. Il modulo può
ospitare anche batterie combinate (raffreddamento ad acqua,
riscaldamento ad acqua e/o elettrico).
SISTEMA DI SBRINAMENTO
(opzionale)
Il sistema di sbrinamento automatico fornito con le unità è
costituito da una batteria elettrica autoregolata in modalità
PWM della potenza assorbita, installata sulla ripresa dell’aria
ambiente. Il sistema è controllato da una apposita sonda di
temperatura posizionata sulla espulsione dell’aria e garantisce
una notevole riduzione della potenza assorbita rispetto ai
tradizionali sistemi presenti sul mercato.
02 RECUPERATORE DI CALORE
Le unità sono dotate di un recuperatore di
calore controcorrente in alluminio utilizzato
per trasferire il calore dall’aria espulsa all’aria
esterna in ingresso. La spaziatura tra le alette
è ottimizzata al fine di ridurre la perdita di
carico lato aria e il consumo elettrico del
ventilatore. Il recuperatore di calore è dotato
inoltre di una serranda di by-pass aggiuntiva
per la gestione della modalità free-cooling e
free-heating come richiesta dalla normativa ERP.
Serranda di by-pass 100% della portata d'aria.
Il recuperatore partecipa al programma di
Certificazione Eurovent ed è dimensionato in
accordo alla direttiva ECO Design.
