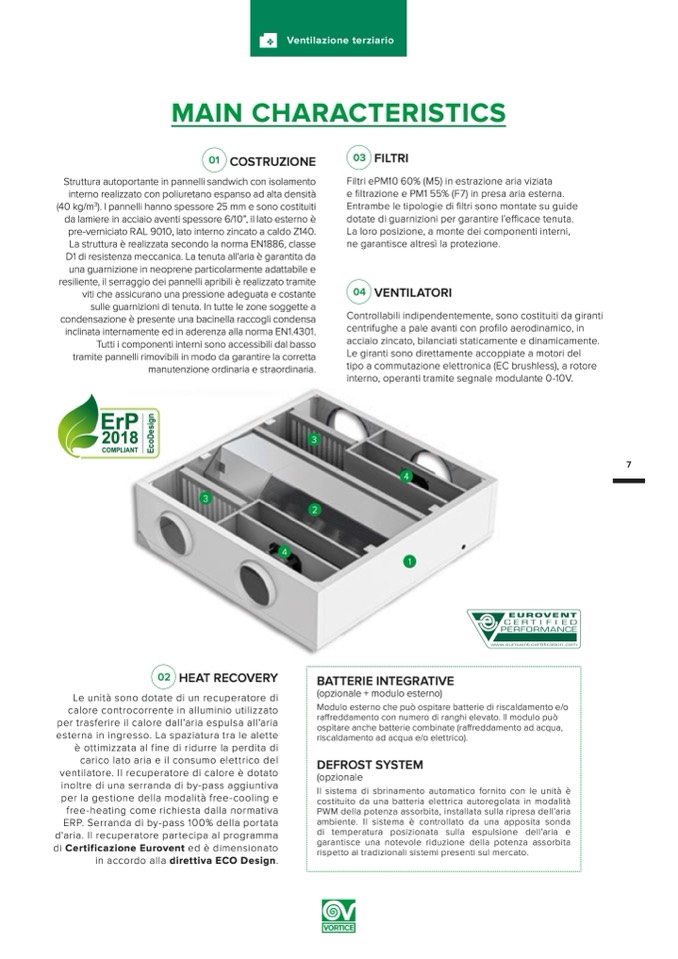

MAIN CHARACTERISTICS
01 COSTRUZIONE
Struttura autoportante in pannelli sandwich con isolamento
interno realizzato con poliuretano espanso ad alta densità
(40 kg/m
3
). I pannelli hanno spessore 25 mm e sono costituiti
da lamiere in acciaio aventi spessore 6/10”, il lato esterno è
pre-verniciato RAL 9010, lato interno zincato a caldo Z140.
La struttura è realizzata secondo la norma EN1886, classe
D1 di resistenza meccanica. La tenuta all'aria è garantita da
una guarnizione in neoprene particolarmente adattabile e
resiliente, il serraggio dei pannelli apribili è realizzato tramite
viti che assicurano una pressione adeguata e costante
sulle guarnizioni di tenuta. In tutte le zone soggette a
condensazione è presente una bacinella raccogli condensa
inclinata internamente ed in aderenza alla norma EN1.4301.
Tutti i componenti interni sono accessibili dal basso
tramite pannelli rimovibili in modo da garantire la corretta
manutenzione ordinaria e straordinaria.
3
2
4
03 FILTRI
Filtri ePM10 60% (M5) in estrazione aria viziata
e filtrazione e PM1 55% (F7) in presa aria esterna.
Entrambe le tipologie di filtri sono montate su guide
dotate di guarnizioni per garantire l’efficace tenuta.
La loro posizione, a monte dei componenti interni,
ne garantisce altresì la protezione.
04 VENTILATORI
Controllabili indipendentemente, sono costituiti da giranti
centrifughe a pale avanti con profilo aerodinamico, in
acciaio zincato, bilanciati staticamente e dinamicamente.
Le giranti sono direttamente accoppiate a motori del
tipo a commutazione elettronica (EC brushless), a rotore
interno, operanti tramite segnale modulante 0-10V.
4
1
ErP
2018
COMPLIANT
7
02
HEAT RECOVERY
Le unità sono dotate di un recuperatore di
calore controcorrente in alluminio utilizzato
per trasferire il calore dall’aria espulsa all’aria
esterna in ingresso. La spaziatura tra le alette
è ottimizzata al fine di ridurre la perdita di
carico lato aria e il consumo elettrico del
ventilatore. Il recuperatore di calore è dotato
inoltre di una serranda di by-pass aggiuntiva
per la gestione della modalità free-cooling e
free-heating come richiesta dalla normativa
ERP. Serranda di by-pass 100% della portata
d'aria. Il recuperatore partecipa al programma
di Certificazione Eurovent ed è dimensionato
in accordo alla direttiva ECO Design.
3
BATTERIE INTEGRATIVE
(opzionale + modulo esterno)
Modulo esterno che può ospitare batterie di riscaldamento e/o
raffreddamento con numero di ranghi elevato. Il modulo può
ospitare anche batterie combinate (raffreddamento ad acqua,
riscaldamento ad acqua e/o elettrico).
DEFROST SYSTEM
(opzionale
Il sistema di sbrinamento automatico fornito con le unità è
costituito da una batteria elettrica autoregolata in modalità
PWM della potenza assorbita, installata sulla ripresa dell’aria
ambiente. Il sistema è controllato da una apposita sonda
di temperatura posizionata sulla espulsione dell’aria e
garantisce una notevole riduzione della potenza assorbita
rispetto ai tradizionali sistemi presenti sul mercato.
