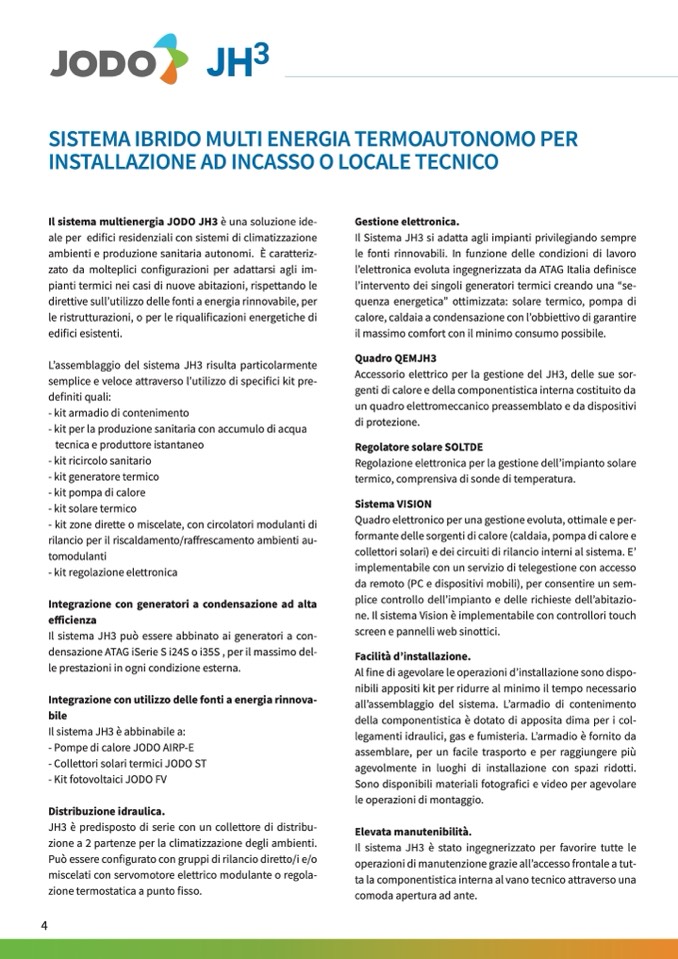

SISTEMA IBRIDO MULTI ENERGIA TERMOAUTONOMO PER
INSTALLAZIONE AD INCASSO O LOCALE TECNICO
Il sistema multienergia JODO JH3 è una soluzione ide-
ale per edifici residenziali con sistemi di climatizzazione
ambienti e produzione sanitaria autonomi. È caratteriz-
zato da molteplici configurazioni per adattarsi agli im-
pianti termici nei casi di nuove abitazioni, rispettando le
direttive sull’utilizzo delle fonti a energia rinnovabile, per
le ristrutturazioni, o per le riqualificazioni energetiche di
edifici esistenti.
L’assemblaggio del sistema JH3 risulta particolarmente
semplice e veloce attraverso l’utilizzo di specifici kit pre-
definiti quali:
- kit armadio di contenimento
- kit per la produzione sanitaria con accumulo di acqua
tecnica e produttore istantaneo
- kit ricircolo sanitario
- kit generatore termico
- kit pompa di calore
- kit solare termico
- kit zone dirette o miscelate, con circolatori modulanti di
rilancio per il riscaldamento/raffrescamento ambienti au-
tomodulanti
- kit regolazione elettronica
Integrazione con generatori a condensazione ad alta
efficienza
Il sistema JH3 può essere abbinato ai generatori a con-
densazione ATAG iSerie S i24S o i35S , per il massimo del-
le prestazioni in ogni condizione esterna.
Integrazione con utilizzo delle fonti a energia rinnova-
bile
Il sistema JH3 è abbinabile a:
- Pompe di calore JODO AIRP-E
- Collettori solari termici JODO ST
- Kit fotovoltaici JODO FV
Distribuzione idraulica.
JH3 è predisposto di serie con un collettore di distribu-
zione a 2 partenze per la climatizzazione degli ambienti.
Può essere configurato con gruppi di rilancio diretto/i e/o
miscelati con servomotore elettrico modulante o regola-
zione termostatica a punto fisso.
Gestione elettronica.
Il Sistema JH3 si adatta agli impianti privilegiando sempre
le fonti rinnovabili. In funzione delle condizioni di lavoro
l’elettronica evoluta ingegnerizzata da ATAG Italia definisce
l’intervento dei singoli generatori termici creando una “se-
quenza energetica” ottimizzata: solare termico, pompa di
calore, caldaia a condensazione con l’obbiettivo di garantire
il massimo comfort con il minimo consumo possibile.
Quadro QEMJH3
Accessorio elettrico per la gestione del JH3, delle sue sor-
genti di calore e della componentistica interna costituito da
un quadro elettromeccanico preassemblato e da dispositivi
di protezione.
Regolatore solare SOLTDE
Regolazione elettronica per la gestione dell’impianto solare
termico, comprensiva di sonde di temperatura.
Sistema VISION
Quadro elettronico per una gestione evoluta, ottimale e per-
formante delle sorgenti di calore (caldaia, pompa di calore e
collettori solari) e dei circuiti di rilancio interni al sistema. E’
implementabile con un servizio di telegestione con accesso
da remoto (PC e dispositivi mobili), per consentire un sem-
plice controllo dell’impianto e delle richieste dell’abitazio-
ne. Il sistema Vision è implementabile con controllori touch
screen e pannelli web sinottici.
Facilità d’installazione.
Al fine di agevolare le operazioni d’installazione sono dispo-
nibili appositi kit per ridurre al minimo il tempo necessario
all’assemblaggio del sistema. L’armadio di contenimento
della componentistica è dotato di apposita dima per i col-
legamenti idraulici, gas e fumisteria. L’armadio è fornito da
assemblare, per un facile trasporto e per raggiungere più
agevolmente in luoghi di installazione con spazi ridotti.
Sono disponibili materiali fotografici e video per agevolare
le operazioni di montaggio.
Elevata manutenibilità.
Il sistema JH3 è stato ingegnerizzato per favorire tutte le
operazioni di manutenzione grazie all’accesso frontale a tut-
ta la componentistica interna al vano tecnico attraverso una
comoda apertura ad ante.
