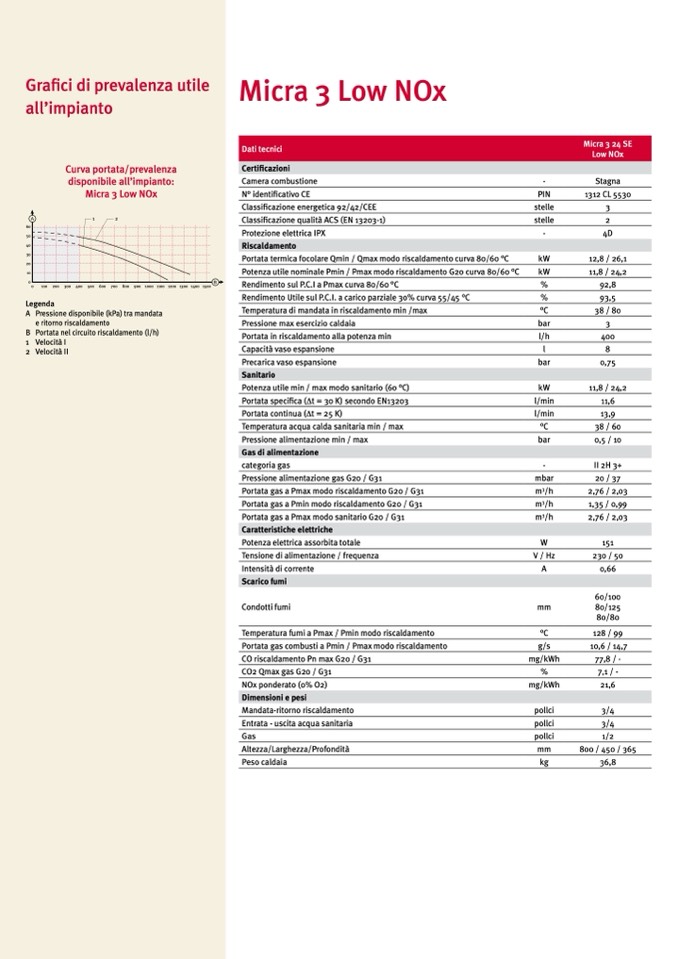

Grafici di prevalenza utile

all’impianto

Curva portata/prevalenza

disponibile all’impianto:

Micra 3 Low NOx

1

2

60

50

40

30

20

10

0

Legenda

A Pressione disponibile (kPa) tra mandata

e ritorno riscaldamento

B Portata nel circuito riscaldamento (l/h)

1 Velocità I

2 Velocità II

0

100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500

Micra 3 Low NOx

Camera combustione

N° identificativo CE

Classificazione energetica 92/42/CEE

Classificazione qualità ACS (EN 13203-1)

Protezione elettrica IPX

Riscaldamento

Portata termica focolare Qmin / Qmax modo riscaldamento curva 80/60 °C

Potenza utile nominale Pmin / Pmax modo riscaldamento G20 curva 80/60 °C

Rendimento sul P.C.I a Pmax curva 80/60 °C

Rendimento Utile sul P.C.I. a carico parziale 30% curva 55/45 °C

Temperatura di mandata in riscaldamento min /max

Pressione max esercizio caldaia

Portata in riscaldamento alla potenza min

Capacità vaso espansione

Precarica vaso espansione

Sanitario

Potenza utile min / max modo sanitario (60 °C)

Portata specifica (Dt = 30 K) secondo EN13203

Portata continua (Dt = 25 K)

Temperatura acqua calda sanitaria min / max

Pressione alimentazione min / max

Gas di alimentazione

categoria gas

Pressione alimentazione gas G20 / G31

Portata gas a Pmax modo riscaldamento G20 / G31

Portata gas a Pmin modo riscaldamento G20 / G31

Portata gas a Pmax modo sanitario G20 / G31

Caratteristiche elettriche

Potenza elettrica assorbita totale

Tensione di alimentazione / frequenza

Intensità di corrente

Scarico fumi

Condotti fumi

Temperatura fumi a Pmax / Pmin modo riscaldamento

Portata gas combusti a Pmin / Pmax modo riscaldamento

CO riscaldamento Pn max G20 / G31

CO2 Qmax gas G20 / G31

NOx ponderato (0% O2)

Dimensioni e pesi

Mandata-ritorno riscaldamento

Entrata - uscita acqua sanitaria

Gas

Altezza/Larghezza/Profondità

Peso caldaia

-

PIN

stelle

stelle

-

kW

kW

%

%

°C

bar

l/h

l

bar

kW

l/min

l/min

°C

bar

-

mbar

m

3

/h

m

3

/h

m

3

/h

W

V / Hz

A

mm

°C

g/s

mg/kWh

%

mg/kWh

pollci

pollci

pollci

mm

kg

Stagna

1312 CL 5530

3

2

4D

12,8 / 26,1

11,8 / 24,2

92,8

93,5

38 / 80

3

400

8

0,75

11,8 / 24,2

11,6

13,9

38 / 60

0,5 / 10

II 2H 3+

20 / 37

2,76 / 2,03

1,35 / 0,99

2,76 / 2,03

151

230 / 50

0,66

60/100

80/125

80/80

128 / 99

10,6 / 14,7

77,8 / -

7,1 / -

21,6

3/4

3/4

1/2

800 / 450 / 365

36,8

Dati tecnici

Micra 3 24 SE

Low NOx

Certificazioni

B
