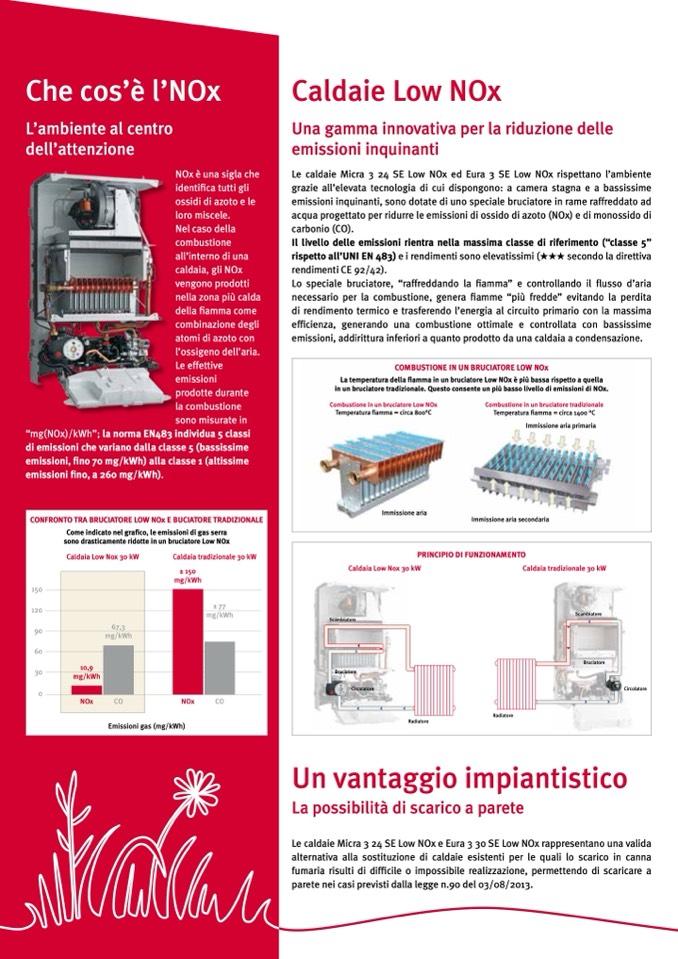

Che cos’è l’NOx
Caldaie Low NOx
Una gamma innovativa per la riduzione delle
emissioni inquinanti
Le caldaie Micra 3 24 SE Low NOx ed Eura 3 SE Low NOx rispettano l’ambiente
grazie all’elevata tecnologia di cui dispongono: a camera stagna e a bassissime
emissioni inquinanti, sono dotate di uno speciale bruciatore in rame raffreddato ad
acqua progettato per ridurre le emissioni di ossido di azoto (NOx) e di monossido di
carbonio (CO).
il livello delle emissioni rientra nella massima classe di riferimento (“classe 5”
rispetto all’uNi EN 483) e i rendimenti sono elevatissimi (HHH secondo la direttiva
rendimenti CE 92/42).
Lo speciale bruciatore, “raffreddando la fiamma” e controllando il flusso d’aria
necessario per la combustione, genera fiamme “più fredde” evitando la perdita
di rendimento termico e trasferendo l’energia al circuito primario con la massima
efficienza, generando una combustione ottimale e controllata con bassissime
emissioni, addirittura inferiori a quanto prodotto da una caldaia a condensazione.
Un vantaggio impiantistico
La possibilità di scarico a parete
Le caldaie Micra 3 24 SE Low NOx e Eura 3 30 SE Low NOx rappresentano una valida
alternativa alla sostituzione di caldaie esistenti per le quali lo scarico in canna
fumaria risulti di difficile o impossibile realizzazione, permettendo di scaricare a
parete nei casi previsti dalla legge n.90 del 03/08/2013.
L’ambiente al centro
dell’attenzione
“mg(NOx)/kWh”; la norma EN483 individua 5 classi
di emissioni che variano dalla classe 5 (bassissime
emissioni, fino 70 mg/kWh) alla classe 1 (altissime
emissioni fino, a 260 mg/kWh).
NOx è una sigla che
identifica tutti gli
ossidi di azoto e le
loro miscele.
Nel caso della
combustione
all’interno di una
caldaia, gli NOx
vengono prodotti
nella zona più calda
della fiamma come
combinazione degli
atomi di azoto con
l’ossigeno dell’aria.
Le effettive
emissioni
prodotte durante
la combustione
sono misurate in
CombuStioNE iN uN bRuCiatoRE LoW Nox
La temperatura della fiamma in un bruciatore Low Nox è più bassa rispetto a quella
in un bruciatore tradizionale. Questo consente un più basso livello di emissioni di Nox.
Combustione in un bruciatore Low NOx
Combustione in un bruciatore tradizionale
Temperatura fiamma = circa 800°C
Temperatura fiamma = circa 1400 °C
Immissione aria primaria
Immissione aria
Immissione aria secondaria
CoNfRoNto tRa bRuCiatoRE LoW Nox E buCiatoRE tRaDizioNaLE
150
120
90
60
30
0
± 150
mg/kWh
± 77
mg/kWh
Come indicato nel grafico, le emissioni di gas serra
sono drasticamente ridotte in un bruciatore Low Nox
Caldaia Low Nox 30 kW
Caldaia tradizionale 30 kW
10,9
mg/kWh
67,3
mg/kWh
NOx
CO
NOx
CO
Emissioni gas (mg/kWh)
Caldaia Low Nox 30 kW
Caldaia tradizionale 30 kW
Scambiatore
Bruciatore
Scambiatore
Bruciatore
Circolatore
Circolatore
PRiNCiPio Di fuNzioNamENto
Radiatore
Radiatore
