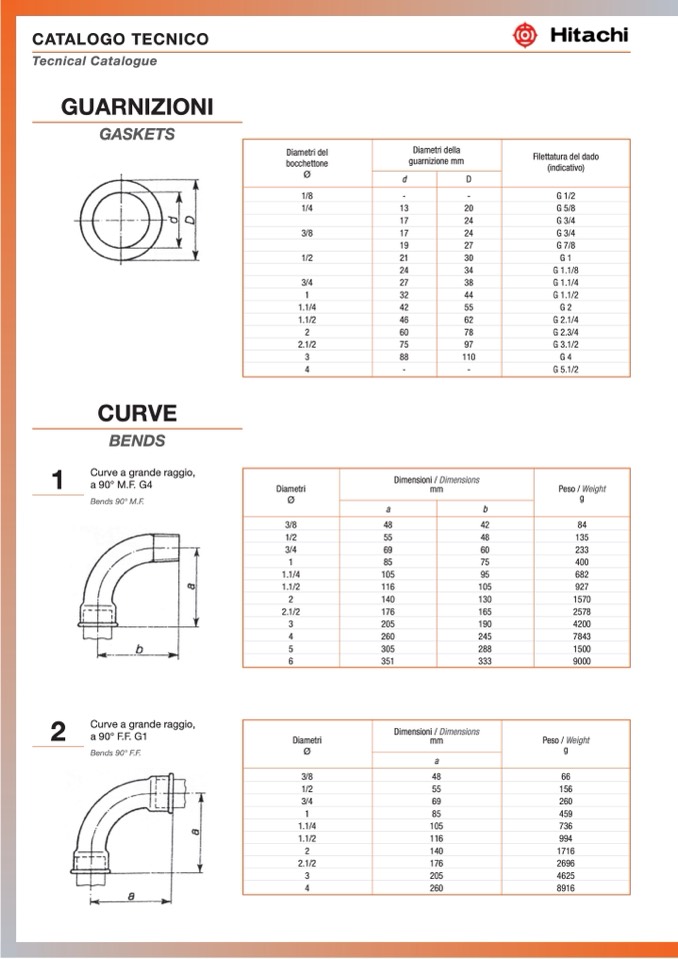

CATALOGO TECNICO

Tecnical Catalogue

GUARNIZIONI

GASKETS

Diametri del

bocchettone

Ø

Diametri della

guarnizione mm

Filettatura del dado

(indicativo)

d

D

1/8

-

-

G 1/2

1/4

13

20

G 5/8

17

24

G 3/4

3/8

17

24

G 3/4

19

27

G 7/8

1/2

21

30

G1

24

34

G 1.1/8

3/4

27

38

G 1.1/4

1

32

44

G 1.1/2

1.1/4

42

55

G2

1.1/2

46

62

G 2.1/4

2

60

78

G 2.3/4

2.1/2

75

97

G 3.1/2

3

88

110

G4

4

-

-

G 5.1/2

Diametri

Ø

Dimensioni / Dimensions

mm

Peso / Weight

g

a

b

3/8

48

42

84

1/2

55

48

135

3/4

69

60

233

1

85

75

400

1.1/4

105

95

682

1.1/2

116

105

927

2

140

130

1570

2.1/2

176

165

2578

3

205

190

4200

4

260

245

7843

5

305

288

1500

6

351

333

9000

1

CURVE

BENDS

Curve a grande raggio,

a 90° M.F. G4

Bends 90° M.F.

Diametri

Ø

Dimensioni / Dimensions

mm

Peso / Weight

g

a

3/8

48

66

1/2

55

156

3/4

69

260

1

85

459

1.1/4

105

736

1.1/2

116

994

2

140

1716

2.1/2

176

2696

3

205

4625

4

260

8916

2

Curve a grande raggio,

a 90° F.F. G1

Bends 90° F.F.
