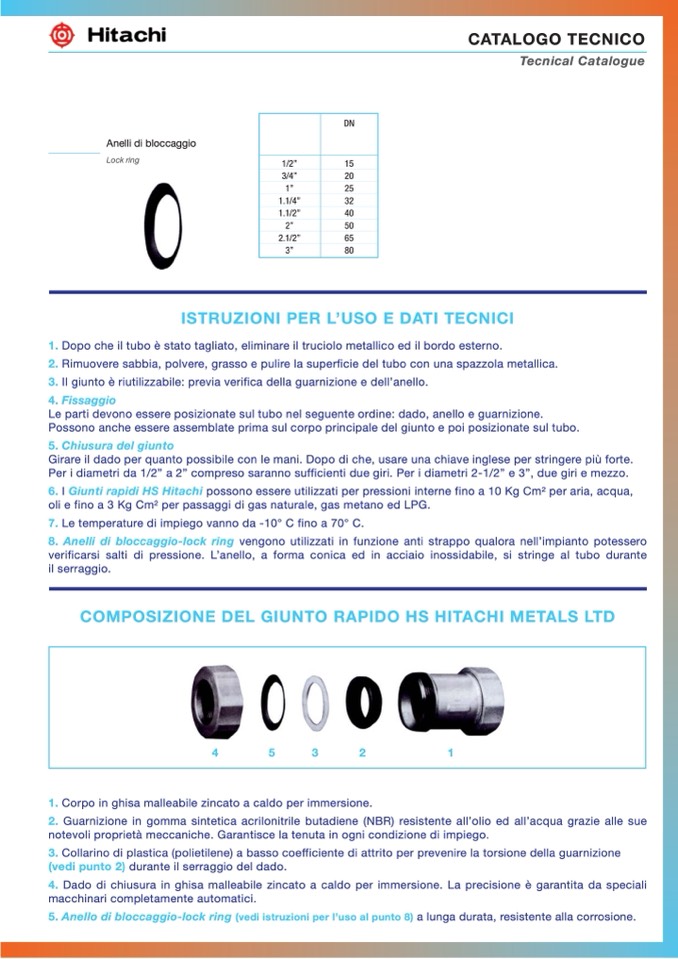

CATALOGO TECNICO

Tecnical Catalogue

DN

1/2”

15

3/4”

20

1”

25

1.1/4”

32

1.1/2”

40

2”

50

2.1/2”

65

3”

80

Anelli di bloccaggio

Lock ring

ISTRUZIONI PER L’USO E DATI TECNICI

1. Dopo che il tubo è stato tagliato, eliminare il truciolo metallico ed il bordo esterno.

2. Rimuovere sabbia, polvere, grasso e pulire la superficie del tubo con una spazzola metallica.

3. Il giunto è riutilizzabile: previa verifica della guarnizione e dell’anello.

4. Fissaggio

Le parti devono essere posizionate sul tubo nel seguente ordine: dado, anello e guarnizione.

Possono anche essere assemblate prima sul corpo principale del giunto e poi posizionate sul tubo.

5. Chiusura del giunto

Girare il dado per quanto possibile con le mani. Dopo di che, usare una chiave inglese per stringere più forte.

Per i diametri da 1/2” a 2” compreso saranno sufficienti due giri. Per i diametri 2-1/2” e 3”, due giri e mezzo.

6. I Giunti rapidi HS Hitachi possono essere utilizzati per pressioni interne fino a 10 Kg Cm2 per aria, acqua,

oli e fino a 3 Kg Cm2 per passaggi di gas naturale, gas metano ed LPG.

7. Le temperature di impiego vanno da -10° C fino a 70° C.

8. Anelli di bloccaggio-lock ring vengono utilizzati in funzione anti strappo qualora nell’impianto potessero

verificarsi salti di pressione. L’anello, a forma conica ed in acciaio inossidabile, si stringe al tubo durante

il serraggio.

COMPOSIZIONE DEL GIUNTO RAPIDO HS HITACHI METALS LTD

1. Corpo in ghisa malleabile zincato a caldo per immersione.

2. Guarnizione in gomma sintetica acrilonitrile butadiene (NBR) resistente all’olio ed all’acqua grazie alle sue

notevoli proprietà meccaniche. Garantisce la tenuta in ogni condizione di impiego.

3. Collarino di plastica (polietilene) a basso coefficiente di attrito per prevenire la torsione della guarnizione

(vedi punto 2) durante il serraggio del dado.

4. Dado di chiusura in ghisa malleabile zincato a caldo per immersione. La precisione è garantita da speciali

macchinari completamente automatici.

5. Anello di bloccaggio-lock ring (vedi istruzioni per l’uso al punto 8) a lunga durata, resistente alla corrosione.

4

5

3

2

1
