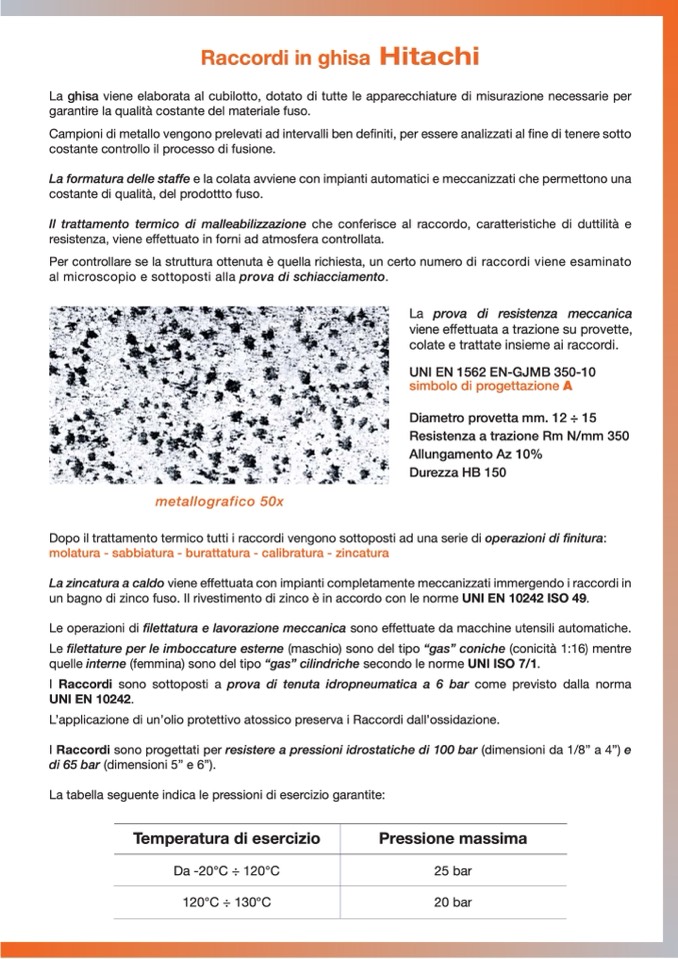

Raccordi in ghisa
Hitachi
La ghisa viene elaborata al cubilotto, dotato di tutte le apparecchiature di misurazione necessarie per
garantire la qualità costante del materiale fuso.
Campioni di metallo vengono prelevati ad intervalli ben definiti, per essere analizzati al fine di tenere sotto
costante controllo il processo di fusione.
La formatura delle staffe e la colata avviene con impianti automatici e meccanizzati che permettono una
costante di qualità, del prodottto fuso.
Il trattamento termico di malleabilizzazione che conferisce al raccordo, caratteristiche di duttilità e
resistenza, viene effettuato in forni ad atmosfera controllata.
Per controllare se la struttura ottenuta è quella richiesta, un certo numero di raccordi viene esaminato
al microscopio e sottoposti alla prova di schiacciamento.
metallografico 50x
Dopo il trattamento termico tutti i raccordi vengono sottoposti ad una serie di operazioni di finitura:
molatura - sabbiatura - burattatura - calibratura - zincatura
La zincatura a caldo viene effettuata con impianti completamente meccanizzati immergendo i raccordi in
un bagno di zinco fuso. Il rivestimento di zinco è in accordo con le norme UNI EN 10242 ISO 49.
Le operazioni di filettatura e lavorazione meccanica sono effettuate da macchine utensili automatiche.
Le filettature per le imboccature esterne (maschio) sono del tipo “gas” coniche (conicità 1:16) mentre
quelle interne (femmina) sono del tipo “gas” cilindriche secondo le norme UNI ISO 7/1.
I Raccordi sono sottoposti a prova di tenuta idropneumatica a 6 bar come previsto dalla norma
UNI EN 10242.
L’applicazione di un’olio protettivo atossico preserva i Raccordi dall’ossidazione.
I Raccordi sono progettati per resistere a pressioni idrostatiche di 100 bar (dimensioni da 1/8” a 4”) e
di 65 bar (dimensioni 5” e 6”).
La tabella seguente indica le pressioni di esercizio garantite:
La prova di resistenza meccanica
viene effettuata a trazione su provette,
colate e trattate insieme ai raccordi.
UNI EN 1562 EN-GJMB 350-10
simbolo di progettazione A
Diametro provetta mm. 12 ÷ 15
Resistenza a trazione Rm N/mm 350
Allungamento Az 10%
Durezza HB 150
Temperatura di esercizio
Da -20°C ÷ 120°C
120°C ÷ 130°C
Pressione massima
25 bar
20 bar
