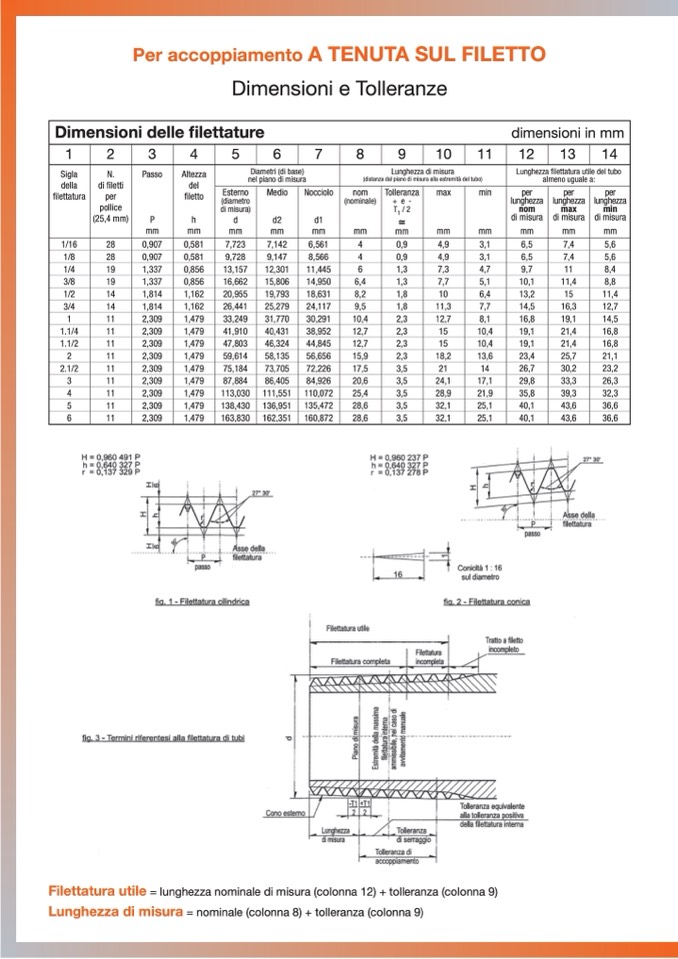

Per accoppiamento A TENUTA SUL FILETTO
Dimensioni e Tolleranze
Dimensioni delle filettature
dimensioni in mm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Sigla
della
filettatura
N.
di filetti
per
pollice
(25,4 mm)
Passo
P
mm
Altezza
del
filetto
h
mm
Diametri (di base)
nel piano di misura
Lunghezza di misura
(distanza dal piano di misura alla estremità del tubo)
Lunghezza filettatura utile del tubo
almeno uguale a:
Esterno
(diametro
di misura)
d
mm
Medio
d2
mm
Nocciolo
d1
mm
nom
(nominale)
mm
Tolleranza
+e-
T
1
/ 2
≅
mm
max
mm
min
mm
per
lunghezza
nom
di misura
mm
per
lunghezza
max
di misura
mm
per
lunghezza
min
di misura
mm
1/16
28
0,907
0,581
7,723
7,142
6,561
4
0,9
4,9
3,1
6,5
7,4
5,6
1/8
28
0,907
0,581
9,728
9,147
8,566
4
0,9
4,9
3,1
6,5
7,4
5,6
1/4
19
1,337
0,856
13,157
12,301
11,445
6
1,3
7,3
4,7
9,7
11
8,4
3/8
19
1,337
0,856
16,662
15,806
14,950
6,4
1,3
7,7
5,1
10,1
11,4
8,8
1/2
14
1,814
1,162
20,955
19,793
18,631
8,2
1,8
10
6,4
13,2
15
11,4
3/4
14
1,814
1,162
26,441
25,279
24,117
9,5
1,8
11,3
7,7
14,5
16,3
12,7
1
11
2,309
1,479
33,249
31,770
30,291
10,4
2,3
12,7
8,1
16,8
19,1
14,5
1.1/4
11
2,309
1,479
41,910
40,431
38,952
12,7
2,3
15
10,4
19,1
21,4
16,8
1.1/2
11
2,309
1,479
47,803
46,324
44,845
12,7
2,3
15
10,4
19,1
21,4
16,8
2
11
2,309
1,479
59,614
58,135
56,656
15,9
2,3
18,2
13,6
23,4
25,7
21,1
2.1/2
11
2,309
1,479
75,184
73,705
72,226
17,5
3,5
21
14
26,7
30,2
23,2
3
11
2,309
1,479
87,884
86,405
84,926
20,6
3,5
24,1
17,1
29,8
33,3
26,3
4
11
2,309
1,479
113,030
111,551
110,072
25,4
3,5
28,9
21,9
35,8
39,3
32,3
5
11
2,309
1,479
138,430
136,951
135,472
28,6
3,5
32,1
25,1
40,1
43,6
36,6
6
11
2,309
1,479
163,830
162,351
160,872
28,6
3,5
32,1
25,1
40,1
43,6
36,6
Filettatura utile = lunghezza nominale di misura (colonna 12) + tolleranza (colonna 9)
Lunghezza di misura = nominale (colonna 8) + tolleranza (colonna 9)
