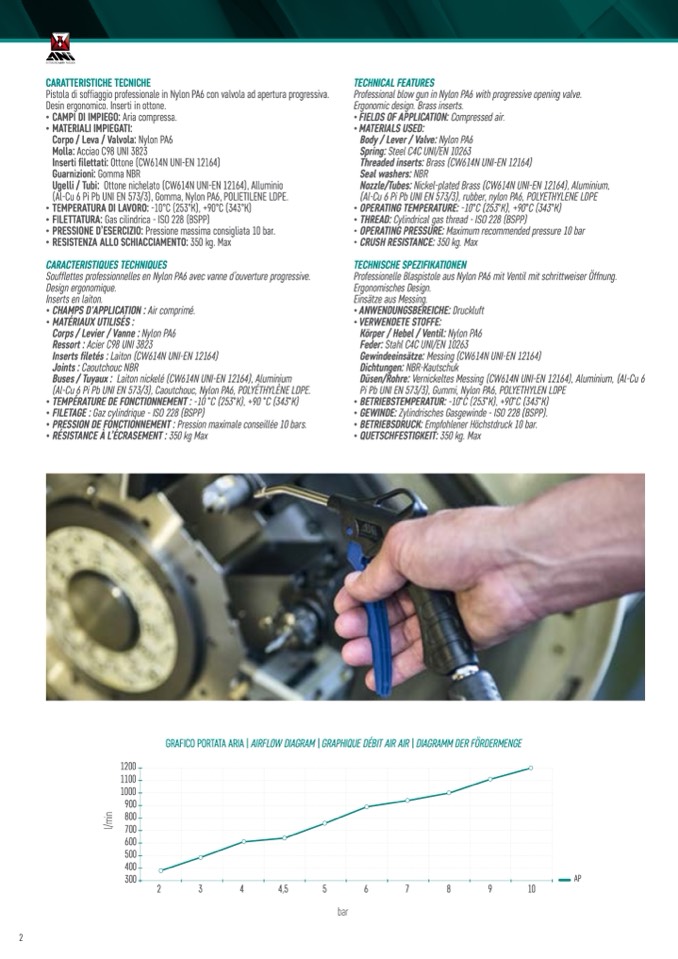

CARATTERISTICHE TECNICHE

Pistola di soffiaggio professionale in Nylon PA6 con valvola ad apertura progressiva.

Desin ergonomico. Inserti in ottone.

• CAMPI DI IMPIEGO: Aria compressa.

• MATERIALI IMPIEGATI:

Corpo / Leva / Valvola: Nylon PA6

Molla: Acciao C98 UNI 3823

Inserti filettati: Ottone (CW614N UNI-EN 12164)

Guarnizioni: Gomma NBR

Ugelli / Tubi: Ottone nichelato (CW614N UNI-EN 12164), Alluminio

(Al-Cu 6 Pi Pb UNI EN 573/3), Gomma, Nylon PA6, POLIETILENE LDPE.

• TEMPERATURA DI LAVORO: -10°C (253°K), +90°C (343°K)

• FILETTATURA: Gas cilindrica - ISO 228 (BSPP)

• PRESSIONE D’ESERCIZIO: Pressione massima consigliata 10 bar.

• RESISTENZA ALLO SCHIACCIAMENTO: 350 kg. Max

CARACTERISTIQUES TECHNIQUES

Soufflettes professionnelles en Nylon PA6 avec vanne d’ouverture progressive.

Design ergonomique.

Inserts en laiton.

• CHAMPS D'APPLICATION : Air comprimé.

• MATÉRIAUX UTILISÉS :

Corps / Levier / Vanne : Nylon PA6

Ressort : Acier C98 UNI 3823

Inserts filetés : Laiton (CW614N UNI-EN 12164)

Joints : Caoutchouc NBR

Buses / Tuyaux : Laiton nickelé (CW614N UNI-EN 12164), Aluminium

(Al-Cu 6 Pi Pb UNI EN 573/3), Caoutchouc, Nylon PA6, POLYÉTHYLÈNE LDPE.

• TEMPÉRATURE DE FONCTIONNEMENT : -10 °C (253°K), +90 °C (343°K)

• FILETAGE : Gaz cylindrique - ISO 228 (BSPP)

• PRESSION DE FONCTIONNEMENT : Pression maximale conseillée 10 bars.

• RÉSISTANCE À L’ÉCRASEMENT : 350 kg Max

TECHNICAL FEATURES

Professional blow gun in Nylon PA6 with progressive opening valve.

Ergonomic design. Brass inserts.

• FIELDS OF APPLICATION: Compressed air.

• MATERIALS USED:

Body / Lever / Valve: Nylon PA6

Spring: Steel C4C UNI/EN 10263

Threaded inserts: Brass (CW614N UNI-EN 12164)

Seal washers: NBR

Nozzle/Tubes: Nickel-plated Brass (CW614N UNI-EN 12164), Aluminium,

(Al-Cu 6 Pi Pb UNI EN 573/3), rubber, nylon PA6, POLYETHYLENE LDPE

• OPERATING TEMPERATURE: -10°C (253°K), +90°C (343°K)

• THREAD: Cylindrical gas thread - ISO 228 (BSPP)

• OPERATING PRESSURE: Maximum recommended pressure 10 bar

• CRUSH RESISTANCE: 350 kg. Max

TECHNISCHE SPEZIFIKATIONEN

Professionelle Blaspistole aus Nylon PA6 mit Ventil mit schrittweiser Öffnung.

Ergonomisches Design.

Einsätze aus Messing.

• ANWENDUNGSBEREICHE: Druckluft

• VERWENDETE STOFFE:

Körper / Hebel / Ventil: Nylon PA6

Feder: Stahl C4C UNI/EN 10263

Gewindeeinsätze: Messing (CW614N UNI-EN 12164)

Dichtungen: NBR-Kautschuk

Düsen/Rohre: Vernickeltes Messing (CW614N UNI-EN 12164), Aluminium, (Al-Cu 6

Pi Pb UNI EN 573/3), Gummi, Nylon PA6, POLYETHYLEN LDPE

• BETRIEBSTEMPERATUR: -10°C (253°K), +90°C (343°K)

• GEWINDE: Zylindrisches Gasgewinde - ISO 228 (BSPP).

• BETRIEBSDRUCK: Empfohlener Höchstdruck 10 bar.

• QUETSCHFESTIGKEIT: 350 kg. Max

GRAFICO PORTATA ARIA | AIRFLOW DIAGRAM | GRAPHIQUE DÉBIT AIR AIR | DIAGRAMM DER FÖRDERMENGE

1200

1100

1000

900

800

700

600

500

400

300

2

3

4

4,5

5

6

7

8

9

10

AP

bar

2

l

/

m

i

n
