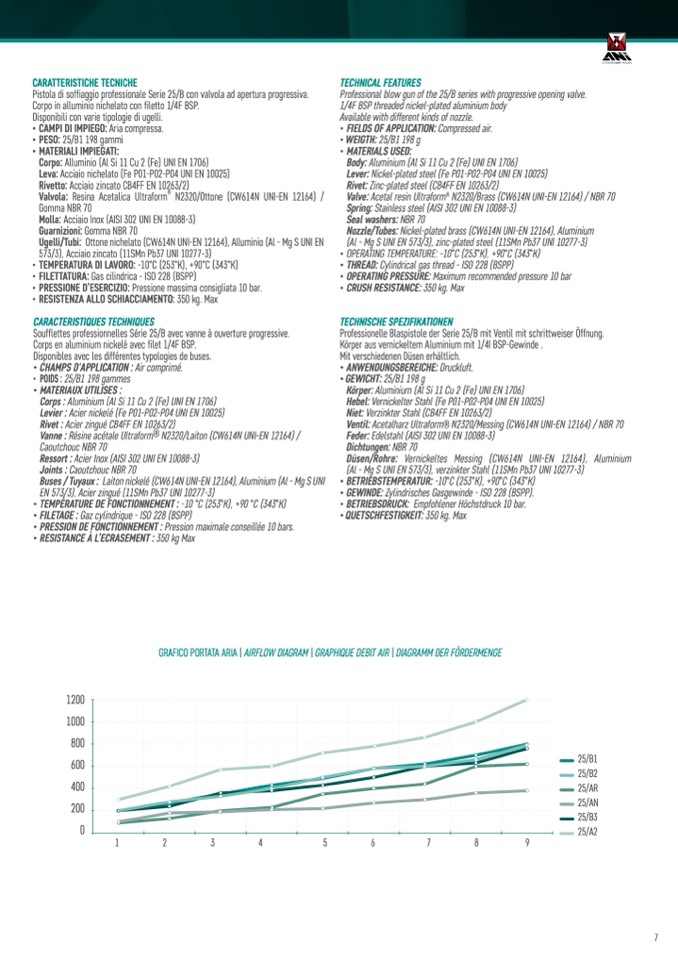

CARATTERISTICHE TECNICHE

Pistola di soffiaggio professionale Serie 25/B con valvola ad apertura progressiva.

Corpo in alluminio nichelato con filetto 1/4F BSP.

Disponibili con varie tipologie di ugelli.

• CAMPI DI IMPIEGO: Aria compressa.

• PESO: 25/B1 198 gammi

• MATERIALI IMPIEGATI:

Corpo: Alluminio (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Leva: Acciaio nichelato (Fe P01-P02-P04 UNI EN 10025)

Rivetto: Acciaio zincato CB4FF EN 10263/2)

Valvola: Resina Acetalica Ultraform

®

N2320/Ottone (CW614N UNI-EN 12164) /

Gomma NBR 70

Molla: Acciaio Inox (AISI 302 UNI EN 10088-3)

Guarnizioni: Gomma NBR 70

Ugelli/Tubi: Ottone nichelato (CW614N UNI-EN 12164), Alluminio (Al - Mg S UNI EN

573/3), Acciaio zincato (11SMn Pb37 UNI 10277-3)

• TEMPERATURA DI LAVORO: -10°C (253°K), +90°C (343°K)

• FILETTATURA: Gas cilindrica - ISO 228 (BSPP)

• PRESSIONE D’ESERCIZIO: Pressione massima consigliata 10 bar.

• RESISTENZA ALLO SCHIACCIAMENTO: 350 kg. Max

CARACTERISTIQUES TECHNIQUES

Soufflettes professionnelles Série 25/B avec vanne à ouverture progressive.

Corps en aluminium nickelé avec filet 1/4F BSP.

Disponibles avec les différentes typologies de buses.

• CHAMPS D'APPLICATION : Air comprimé.

• POIDS : 25/B1 198 gammes

• MATERIAUX UTILISES :

Corps : Aluminium (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Levier : Acier nickelé (Fe P01-P02-P04 UNI EN 10025)

Rivet : Acier zingué CB4FF EN 10263/2)

Vanne : Résine acétale Ultraform® N2320/Laiton (CW614N UNI-EN 12164) /

Caoutchouc NBR 70

Ressort : Acier Inox (AISI 302 UNI EN 10088-3)

Joints : Caoutchouc NBR 70

Buses / Tuyaux : Laiton nickelé (CW614N UNI-EN 12164), Aluminium (Al - Mg S UNI

EN 573/3), Acier zingué (11SMn Pb37 UNI 10277-3)

• TEMPÉRATURE DE FONCTIONNEMENT : -10 °C (253°K), +90 °C (343°K)

• FILETAGE : Gaz cylindrique - ISO 228 (BSPP)

• PRESSION DE FONCTIONNEMENT : Pression maximale conseillée 10 bars.

• RESISTANCE À L’ECRASEMENT : 350 kg Max

TECHNICAL FEATURES

Professional blow gun of the 25/B series with progressive opening valve.

1/4F BSP threaded nickel-plated aluminium body

Available with different kinds of nozzle.

• FIELDS OF APPLICATION: Compressed air.

• WEIGTH: 25/B1 198 g

• MATERIALS USED:

Body: Aluminium (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Lever: Nickel-plated steel (Fe P01-P02-P04 UNI EN 10025)

Rivet: Zinc-plated steel (CB4FF EN 10263/2)

Valve: Acetal resin Ultraform

®

N2320/Brass (CW614N UNI-EN 12164) / NBR 70

Spring: Stainless steel (AISI 302 UNI EN 10088-3)

Seal washers: NBR 70

Nozzle/Tubes: Nickel-plated brass (CW614N UNI-EN 12164), Aluminium

(Al - Mg S UNI EN 573/3), zinc-plated steel (11SMn Pb37 UNI 10277-3)

• OPERATING TEMPERATURE: -10°C (253°K), +90°C (343°K)

• THREAD: Cylindrical gas thread - ISO 228 (BSPP)

• OPERATING PRESSURE: Maximum recommended pressure 10 bar

• CRUSH RESISTANCE: 350 kg. Max

TECHNISCHE SPEZIFIKATIONEN

Professionelle Blaspistole der Serie 25/B mit Ventil mit schrittweiser Öffnung.

Körper aus vernickeltem Aluminium mit 1/4I BSP-Gewinde .

Mit verschiedenen Düsen erhältlich.

• ANWENDUNGSBEREICHE: Druckluft.

• GEWICHT: 25/B1 198 g

Körper: Aluminium (Al Si 11 Cu 2 (Fe) UNI EN 1706)

Hebel: Vernickelter Stahl (Fe P01-P02-P04 UNI EN 10025)

Niet: Verzinkter Stahl (CB4FF EN 10263/2)

Ventil: Acetalharz Ultraform® N2320/Messing (CW614N UNI-EN 12164) / NBR 70

Feder: Edelstahl (AISI 302 UNI EN 10088-3)

Dichtungen: NBR 70

Düsen/Rohre: Vernickeltes Messing (CW614N UNI-EN 12164), Aluminium

(Al - Mg S UNI EN 573/3), verzinkter Stahl (11SMn Pb37 UNI 10277-3)

1200

1000

800

600

25/B1

25/B2

GRAFICO PORTATA ARIA | AIRFLOW DIAGRAM | GRAPHIQUE DEBIT AIR | DIAGRAMM DER FÖRDERMENGE

• BETRIEBSTEMPERATUR: -10°C (253°K), +90°C (343°K)

• GEWINDE: Zylindrisches Gasgewinde - ISO 228 (BSPP).

• BETRIEBSDRUCK: Empfohlener Höchstdruck 10 bar.

• QUETSCHFESTIGKEIT: 350 kg. Max

400

25/AR

200

25/AN

25/B3

0

25/A2

1

2

3

4

5

6

7

8

9
