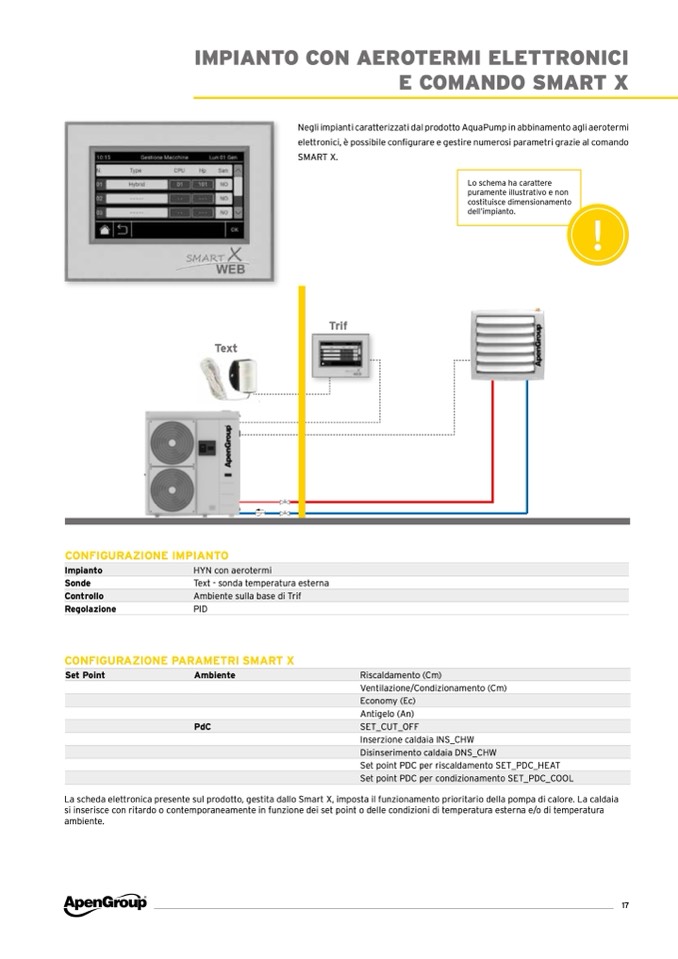

IMPIANTO CON AEROTERMI ELETTRONICI

E COMANDO SMART X

Negli impianti caratterizzati dal prodotto AquaPump in abbinamento agli aerotermi

elettronici, è possibile configurare e gestire numerosi parametri grazie al comando

SMART X.

Lo schema ha carattere

puramente illustrativo e non

costituisce dimensionamento

dell’impianto.

!

Text

Trif

CONFIGURAZIONE IMPIANTO

Impianto

HYN con aerotermi

Sonde

Text - sonda temperatura esterna

Regolazione

PID

CONFIGURAZIONE PARAMETRI SMART X

Controllo

Ambiente sulla base di Trif

Set Point

Ambiente

Riscaldamento (Cm)

Ventilazione/Condizionamento (Cm)

Antigelo (An)

Inserzione caldaia INS_CHW

Set point PDC per riscaldamento SET_PDC_HEAT

Economy (Ec)

PdC

SET_CUT_OFF

Disinserimento caldaia DNS_CHW

Set point PDC per condizionamento SET_PDC_COOL

La scheda elettronica presente sul prodotto, gestita dallo Smart X, imposta il funzionamento prioritario della pompa di calore. La caldaia

si inserisce con ritardo o contemporaneamente in funzione dei set point o delle condizioni di temperatura esterna e/o di temperatura

ambiente.

17
