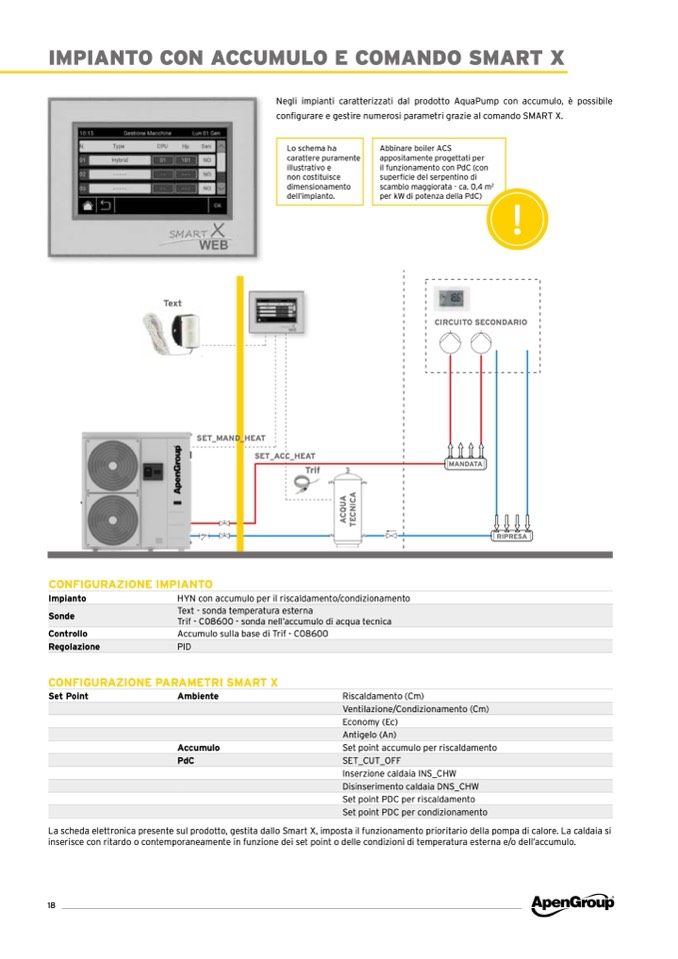

IMPIANTO CON ACCUMULO E COMANDO SMART X

CONFIGURAZIONE IMPIANTO

Text

Negli impianti caratterizzati dal prodotto AquaPump con accumulo, è possibile

configurare e gestire numerosi parametri grazie al comando SMART X.

!

CIRCUITO SECONDARIO

MANDATA

RIPRESA

SET_MAND_HEAT

Impianto

HYN con accumulo per il riscaldamento/condizionamento

Controllo

Accumulo sulla base di Trif - C08600

CONFIGURAZIONE PARAMETRI SMART X

Set Point

Ambiente

Accumulo

SET_ACC_HEAT

Trif

La scheda elettronica presente sul prodotto, gestita dallo Smart X, imposta il funzionamento prioritario della pompa di calore. La caldaia si

inserisce con ritardo o contemporaneamente in funzione dei set point o delle condizioni di temperatura esterna e/o dell’accumulo.

18

Riscaldamento (Cm)

Economy (Ec)

Set point accumulo per riscaldamento

Inserzione caldaia INS_CHW

Set point PDC per riscaldamento

Lo schema ha

carattere puramente

illustrativo e

non costituisce

dimensionamento

dell’impianto.

Abbinare boiler ACS

appositamente progettati per

il funzionamento con PdC (con

superficie del serpentino di

scambio maggiorata - ca. 0,4 m

2

per kW di potenza della PdC)

A

C

Q

U

A

T

E

C

N

I

C

A

Sonde

Text - sonda temperatura esterna

Trif - C08600 - sonda nell’accumulo di acqua tecnica

Regolazione

PID

Ventilazione/Condizionamento (Cm)

Antigelo (An)

PdC

SET_CUT_OFF

Disinserimento caldaia DNS_CHW

Set point PDC per condizionamento
