Controllo

Accumulo sulla base di Trif - C08600

Accumulo acqua sanitaria sulla base di Tsan - C08600

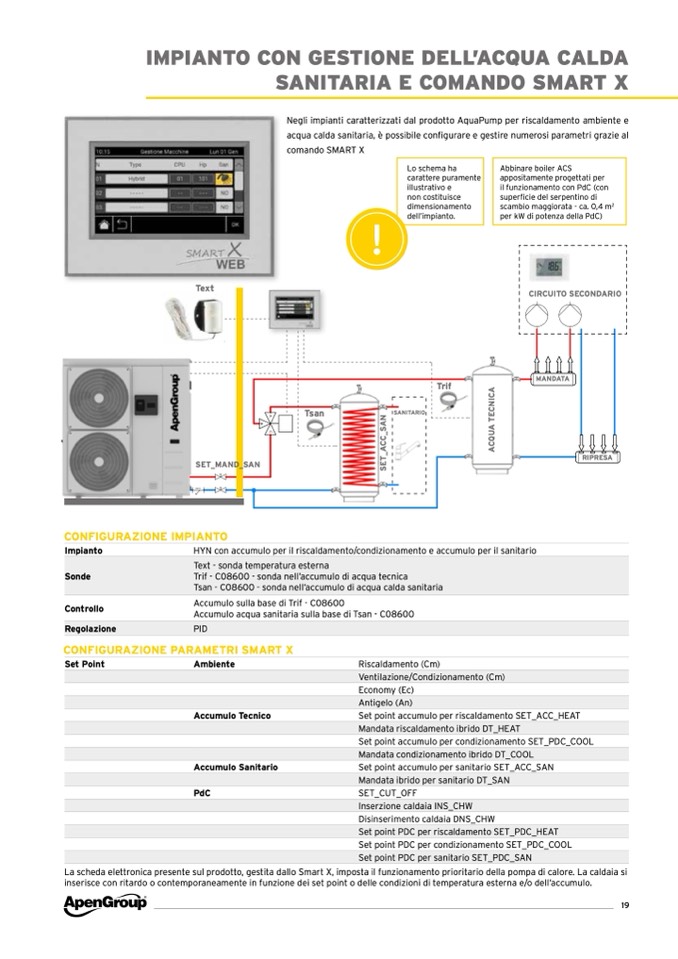

IMPIANTO CON GESTIONE DELL’ACQUA CALDA

SANITARIA E COMANDO SMART X

SET_MAND_SAN

CONFIGURAZIONE IMPIANTO

RIPRESA

CONFIGURAZIONE PARAMETRI SMART X

Set Point

Ambiente

Accumulo Tecnico

Accumulo Sanitario

PdC

Riscaldamento (Cm)

Economy (Ec)

Set point accumulo per riscaldamento SET_ACC_HEAT

Set point accumulo per condizionamento SET_PDC_COOL

Set point accumulo per sanitario SET_ACC_SAN

SET_CUT_OFF

Disinserimento caldaia DNS_CHW

Set point PDC per condizionamento SET_PDC_COOL

Text

Negli impianti caratterizzati dal prodotto AquaPump per riscaldamento ambiente e

acqua calda sanitaria, è possibile configurare e gestire numerosi parametri grazie al

comando SMART X

!

MANDATA

Impianto

HYN con accumulo per il riscaldamento/condizionamento e accumulo per il sanitario

Tsan

Trif

SANITARIO

La scheda elettronica presente sul prodotto, gestita dallo Smart X, imposta il funzionamento prioritario della pompa di calore. La caldaia si

inserisce con ritardo o contemporaneamente in funzione dei set point o delle condizioni di temperatura esterna e/o dell’accumulo.

19

Lo schema ha

carattere puramente

illustrativo e

non costituisce

dimensionamento

dell’impianto.

Abbinare boiler ACS

appositamente progettati per

il funzionamento con PdC (con

superficie del serpentino di

scambio maggiorata - ca. 0,4 m

2

per kW di potenza della PdC)

CIRCUITO SECONDARIO

A

C

B

S

E

T

_

A

C

C

_

S

A

N

A

C

Q

U

A

T

E

C

N

I

C

A

Sonde

Text - sonda temperatura esterna

Trif - C08600 - sonda nell’accumulo di acqua tecnica

Tsan - C08600 - sonda nell’accumulo di acqua calda sanitaria

Regolazione

PID

Ventilazione/Condizionamento (Cm)

Antigelo (An)

Mandata riscaldamento ibrido DT_HEAT

Mandata condizionamento ibrido DT_COOL

Mandata ibrido per sanitario DT_SAN

Inserzione caldaia INS_CHW

Set point PDC per riscaldamento SET_PDC_HEAT

Set point PDC per sanitario SET_PDC_SAN
