CONFIGURAZIONE IMPIANTO
Impianto
MultiHYN con accumulo per il riscaldamento/condizionamento
Controllo
Accumulo acqua tecnica sulla base di Trif
CONFIGURAZIONE PARAMETRI SMART X
Set Point
Ambiente
Accumulo tecnico
PdC
Riscaldamento (Cm)
Economy (Ec)
Set point accumulo per riscaldamento SET_ACC_HEAT
Set point accumulo per condizionamento SET_PDC_COOL
SET_CUT_OFF
Disinserimento caldaia DNS_CHW
Set point PDC per condizionamento SET_PDC_COOL

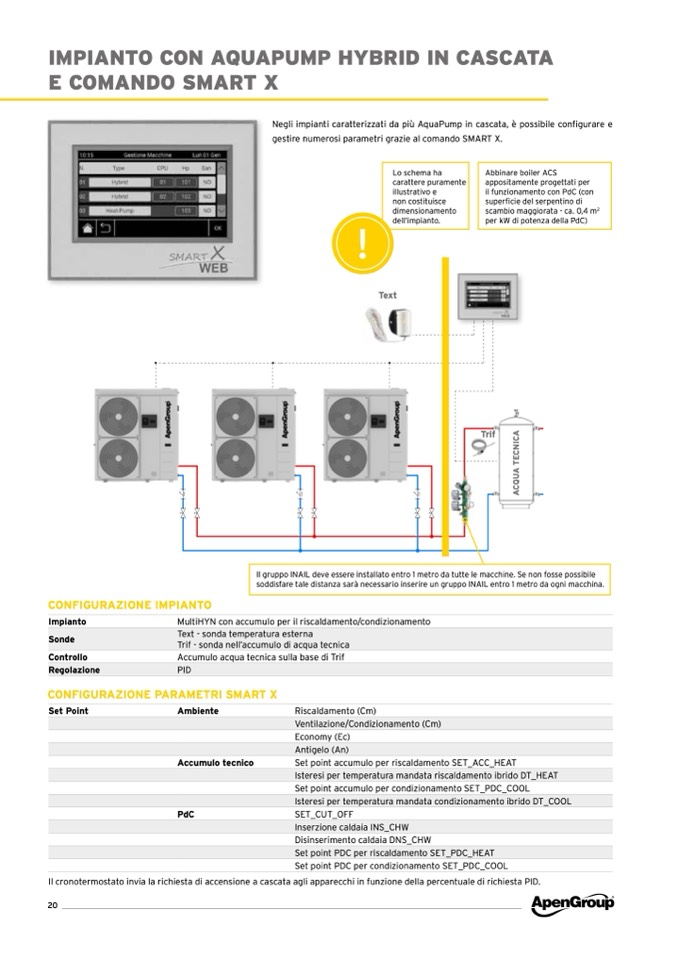

Negli impianti caratterizzati da più AquaPump in cascata, è possibile configurare e
gestire numerosi parametri grazie al comando SMART X.
Text
Il cronotermostato invia la richiesta di accensione a cascata agli apparecchi in funzione della percentuale di richiesta PID.
20
Trif
Lo schema ha
carattere puramente
illustrativo e
non costituisce
dimensionamento
dell’impianto.
Abbinare boiler ACS
appositamente progettati per
il funzionamento con PdC (con
superficie del serpentino di
scambio maggiorata - ca. 0,4 m
2
per kW di potenza della PdC)
A
C
Q
U
A
T
E
C
N
I
C
A
Il gruppo INAIL deve essere installato entro 1 metro da tutte le macchine. Se non fosse possibile
soddisfare tale distanza sarà necessario inserire un gruppo INAIL entro 1 metro da ogni macchina.
Sonde
Text - sonda temperatura esterna
Trif - sonda nell’accumulo di acqua tecnica
Regolazione
PID
Ventilazione/Condizionamento (Cm)
Antigelo (An)
Isteresi per temperatura mandata riscaldamento ibrido DT_HEAT
Isteresi per temperatura mandata condizionamento ibrido DT_COOL
Inserzione caldaia INS_CHW
Set point PDC per riscaldamento SET_PDC_HEAT
