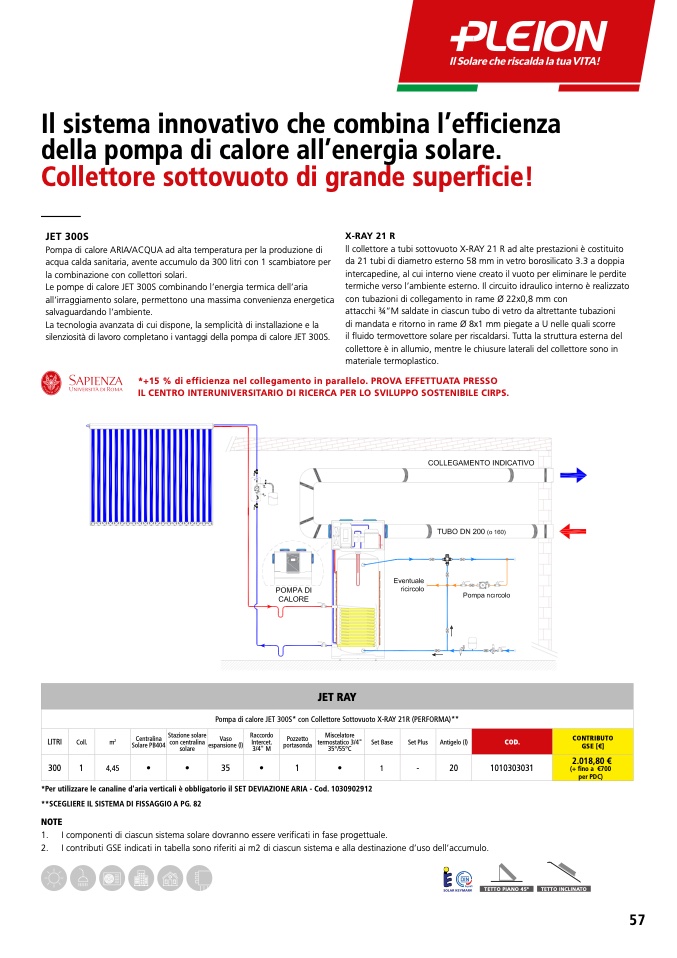

Il sistema innovativo che combina l’efficienza
della pompa di calore all’energia solare.
Collettore sottovuoto di grande superficie!
JET 300S
Pompa di calore ARIA/ACQUA ad alta temperatura per la produzione di
acqua calda sanitaria, avente accumulo da 300 litri con 1 scambiatore per
la combinazione con collettori solari.
Le pompe di calore JET 300S combinando l’energia termica dell’aria
all’irraggiamento solare, permettono una massima convenienza energetica
salvaguardando l’ambiente.
La tecnologia avanzata di cui dispone, la semplicità di installazione e la
silenziosità di lavoro completano i vantaggi della pompa di calore JET 300S.
X-RAY 21 R
ll collettore a tubi sottovuoto X-RAY 21 R ad alte prestazioni è costituito
da 21 tubi di diametro esterno 58 mm in vetro borosilicato 3.3 a doppia
intercapedine, al cui interno viene creato il vuoto per eliminare le perdite
termiche verso l’ambiente esterno. Il circuito idraulico interno è realizzato
con tubazioni di collegamento in rame Ø 22x0,8 mm con
attacchi 3⁄4”M saldate in ciascun tubo di vetro da altrettante tubazioni
di mandata e ritorno in rame Ø 8x1 mm piegate a U nelle quali scorre
il fluido termovettore solare per riscaldarsi. Tutta la struttura esterna del
collettore è in allumio, mentre le chiusure laterali del collettore sono in
materiale termoplastico.
*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.
JET RAY
Pompa di calore JET 300S* con Collettore Sottovuoto X-RAY 21R (PERFORMA)**
2
Centralina
Stazione solare
Vaso
Raccordo
Pozzetto
Miscelatore
LITRI
Coll.
m
Solare PB404
con centralina
espansione (l)
Intercet.
portasonda
termostatico 3/4" Set Base
Set Plus
Antigelo (l)
COD.
CONTRIBUTO
GSE [€]
solare
3/4" M
35°/55°C
300
1
4,45
•
•
35
•
1
•
1
-
20
1010303031
(+finoa€700
*Per utilizzare le canaline d'aria verticali è obbligatorio il SET DEVIAZIONE ARIA - Cod. 1030902912
**SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.
TETTO PIANO 45°
TETTO INCLINATO
2.018,80 €
per PDC)
