Soluzione compatta ed integrata.
Collettore sottovuoto ANTISTAGNAZIONE!
INNOVAZIONE PLEION SISTEMI ULTRAFRESH ECLIPSE 401
con accumulo inerziale 401 litri che porta la stazione solare
preistallata a bordo, così come il modulo di riscaldamento
istantaneo dell’acqua calda sanitaria con scambiatore a piastre
inox saldobrasato. Il modulo di riscaldamento dell’acqua
sanitaria è dotato di sistema di regolazione della temperatura
ed è progettato per massimizzare la stratificazione
nell’accumulo. Anche la centralina di regolazione solare è
precablata e posizionata a bordo
Le ridotte dimensioni in pianta (diametro accumulo 650
mm, inclusa la coibentazone) rendono facile il trasporto e il
posizionamento.
L’abbinamento con collettori solari sottovuoto X-RAY R con
tecnologia ECLIPSE SYSTEM collocano questa soluzione nella
più avanzata avanguardia tecnologica: ECLIPSE SYSTEM con un
rivoluzionario sistema intelligente di oscuramento automatico
che controlla e mantiene in perfetta efficienza tutto l’anno
l’impianto solare
LITRI
Coll.
2
Stazione
m
Solare
integrata
4,45
•
6,36
•
Modulo
produzione
ACS 20 l/min
•
•
Centralina
Solare
integrata
•
•
Vaso
Raccordo
Espan.
Intercet.
(l)
3/4“ M
24
•
40
•
Pozzetto
Porta
Sonda
2
2
Sonda
temperatura
3
3
Miscelatore
Smart
termostatico 1“
Controller
35°/60°C
•
1
•
1
SET BASE
1
1
SET PLUS
0
1
Antigelo
(l)
30
40
COD.
CONTRIBUTO
GSE [€]
401 1(21R)
401 2(15R)
1010213532 2.076,48€
1010213533 2.842,56€
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 84
NOTE
*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.

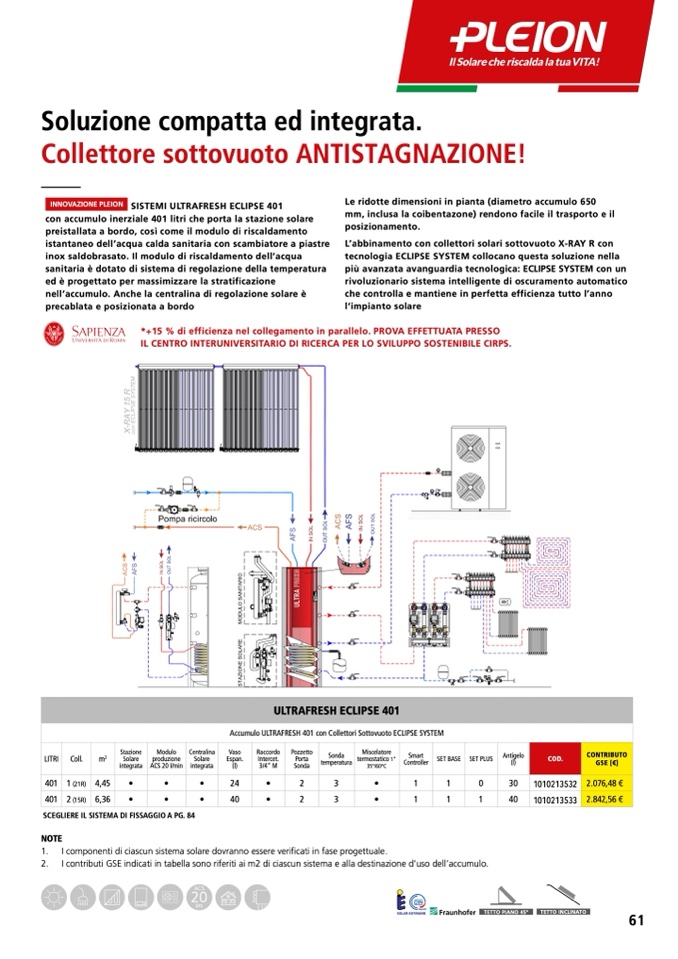

ULTRAFRESH ECLIPSE 401
Accumulo ULTRAFRESH 401 con Collettori Sottovuoto ECLIPSE SYSTEM
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.
2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.
20
l/m
ACS
TETTO PIANO 45°
TETTO INCLINATO
61
