Soluzione compatta ed integrata.

Collettore sottovuoto con esclusivo

3° tubo integrato!

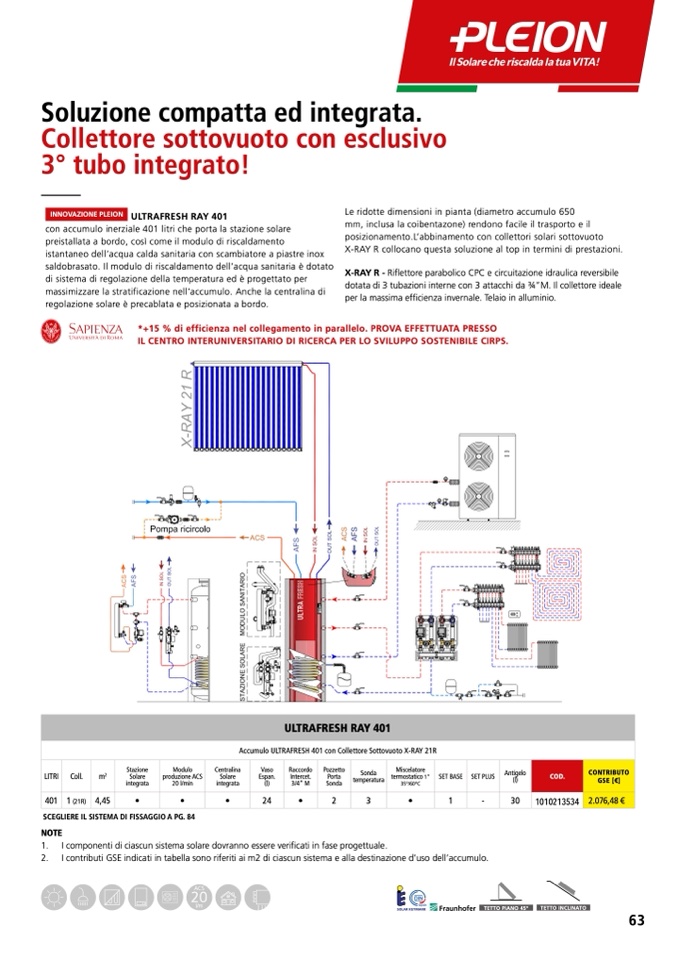

INNOVAZIONE PLEION ULTRAFRESH RAY 401

con accumulo inerziale 401 litri che porta la stazione solare

preistallata a bordo, così come il modulo di riscaldamento

istantaneo dell’acqua calda sanitaria con scambiatore a piastre inox

saldobrasato. Il modulo di riscaldamento dell’acqua sanitaria è dotato

di sistema di regolazione della temperatura ed è progettato per

massimizzare la stratificazione nell’accumulo. Anche la centralina di

regolazione solare è precablata e posizionata a bordo.

Le ridotte dimensioni in pianta (diametro accumulo 650

mm, inclusa la coibentazone) rendono facile il trasporto e il

posizionamento.L’abbinamento con collettori solari sottovuoto

X-RAY R collocano questa soluzione al top in termini di prestazioni.

X-RAY R - Riflettore parabolico CPC e circuitazione idraulica reversibile

dotata di 3 tubazioni interne con 3 attacchi da 3⁄4”M. Il collettore ideale

per la massima efficienza invernale. Telaio in alluminio.

LITRI

401 1(21R) 4,45

Stazione

Solare

integrata

•

Modulo

produzione ACS

20 l/min

•

Centralina

Solare

integrata

•

Vaso

Raccordo

Espan.

Intercet.

(l)

3/4“ M

24

•

Pozzetto

Porta

Sonda

2

Sonda

temperatura

3

Miscelatore

termostatico 1“

35°/60°C

•

Antigelo

(l)

30

CONTRIBUTO

GSE [€]

2

Coll.

m

SET BASE

1

SET PLUS

-

COD.

SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 84

NOTE

1010213534 2.076,48€

TETTO INCLINATO

*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO

IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.

ULTRAFRESH RAY 401

Accumulo ULTRAFRESH 401 con Collettore Sottovuoto X-RAY 21R

1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.

2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.

20

l/m

ACS

TETTO PIANO 45°

63
