Soluzione compatta ed integrata.

Collettori piani ad alta efficienza!

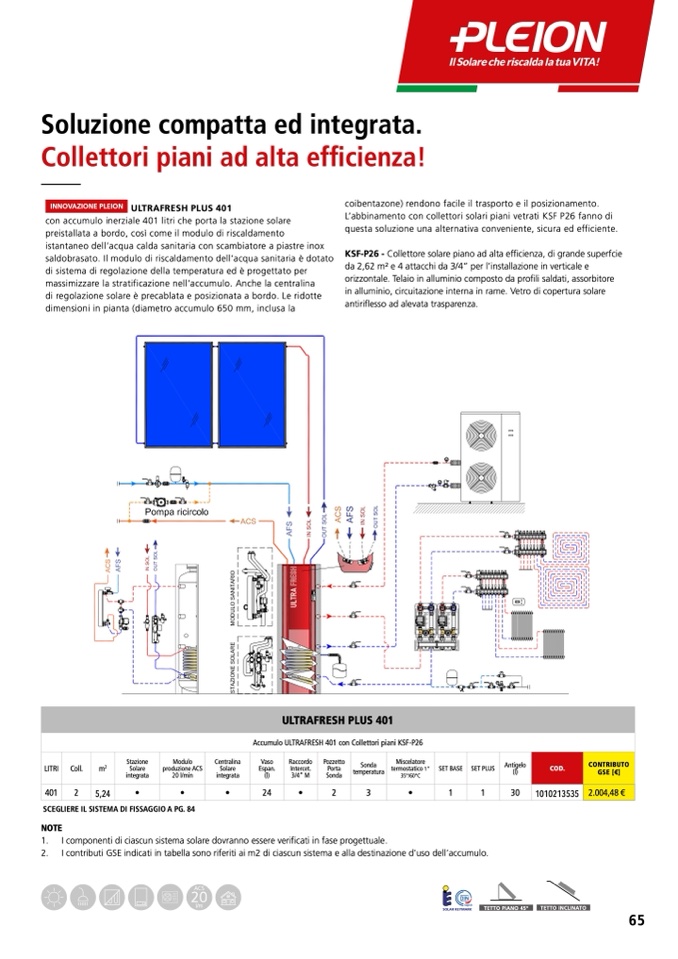

INNOVAZIONE PLEION ULTRAFRESH PLUS 401

con accumulo inerziale 401 litri che porta la stazione solare

preistallata a bordo, così come il modulo di riscaldamento

istantaneo dell’acqua calda sanitaria con scambiatore a piastre inox

saldobrasato. Il modulo di riscaldamento dell’acqua sanitaria è dotato

di sistema di regolazione della temperatura ed è progettato per

massimizzare la stratificazione nell’accumulo. Anche la centralina

di regolazione solare è precablata e posizionata a bordo. Le ridotte

dimensioni in pianta (diametro accumulo 650 mm, inclusa la

coibentazone) rendono facile il trasporto e il posizionamento.

L’abbinamento con collettori solari piani vetrati KSF P26 fanno di

questa soluzione una alternativa conveniente, sicura ed efficiente.

KSF-P26 - Collettore solare piano ad alta efficienza, di grande superfcie

da 2,62 m2 e 4 attacchi da 3/4” per l’installazione in verticale e

orizzontale. Telaio in alluminio composto da profili saldati, assorbitore

in alluminio, circuitazione interna in rame. Vetro di copertura solare

antiriflesso ad alevata trasparenza.

2

LITRI Coll.

m

Stazione

Solare

integrata

•

Modulo

produzione ACS

20 l/min

•

Centralina

Solare

integrata

•

Vaso

Raccordo

Espan.

Intercet.

(l)

3/4“ M

24

•

Pozzetto

Porta

Sonda

2

Sonda

temperatura

3

Miscelatore

termostatico 1“

35°/60°C

•

SET BASE

1

Antigelo

SET PLUS

(l)

COD.

CONTRIBUTO

GSE [€]

401

2

5,24

SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 84

NOTE

1

30

1010213535 2.004,48€

ULTRAFRESH PLUS 401

Accumulo ULTRAFRESH 401 con Collettori piani KSF-P26

1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale.

2. I contributi GSE indicati in tabella sono riferiti ai m2 di ciascun sistema e alla destinazione d’uso dell’accumulo.

TETTO PIANO 45°

ACS

20

l/m

TETTO INCLINATO

65
