Il primo modulo energetico salvaspazio
per la produzione combinata di ACS
ed integrazione riscaldamento ambienti
INNOVAZIONE PLEION KOPERNIKO-S con ECLIPSE SYSTEM
INNOVAZIONE PLEION ECLIPSE SYSTEM
KOPERNIKO è un innovativo accumulo tecnico della capacità di 210
l, unito ad un modulo sanitario con scambiatore a piastre INOX per
la produzione istantanea di acqua sanitaria, con portata
fino a
20 l/min. Particolarmnte indicato per l'abbinamento a pompe
di calore di piccola taglia. Nella versione S include anche la
predisposizione per il collegamento di un pannello solare termico.
Il primo collettore a tubi sottovuoto al mondo con rivoluzionario
sistema intelligente di oscuramento automatico che controlla e
mantiene in perfetta efficienza tutto l’anno l’impianto solare. Dotato
di circuitazione idraulica reversibile dotata di 3 tubazioni interne con
3 attacchi da 3⁄4”M.
1 Smart Controller gestisce fino a 2 collettori ECLIPSE SYSTEM
*+15 % di efficienza nel collegamento in parallelo. PROVA EFFETTUATA PRESSO
IL CENTRO INTERUNIVERSITARIO DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.
LITRI
2
Coll.
m
Raccordo
Pozzetto
Smart
Antigelo
Centralina
PERS.
Solare
TSCe
KOPERNIKO-S ECLIPSE

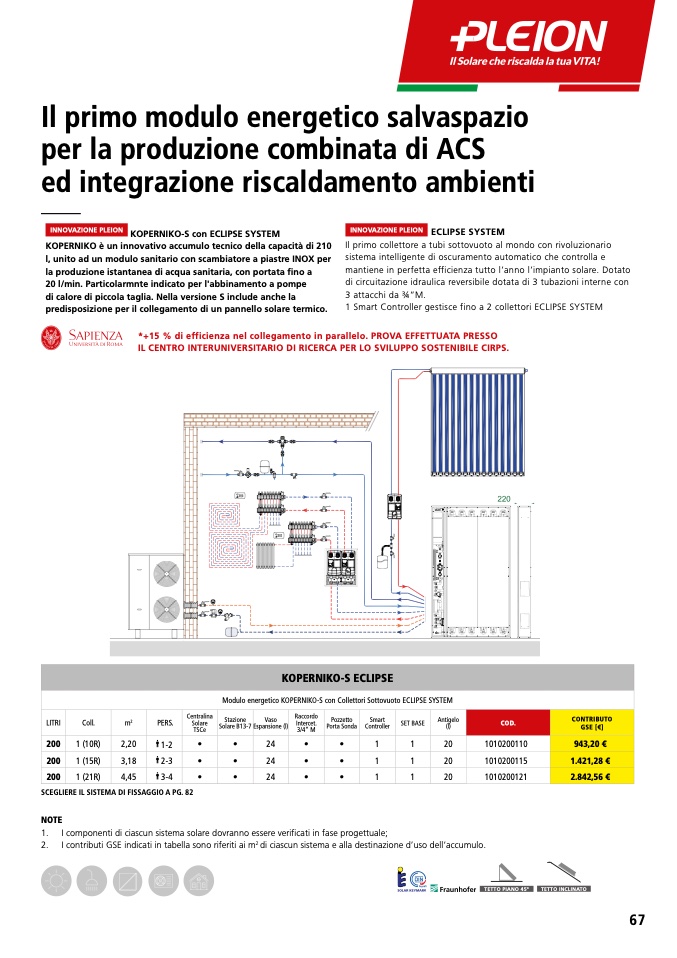

Modulo energetico KOPERNIKO-S con Collettori Sottovuoto ECLIPSE SYSTEM
Stazione
Vaso
Solare B13-7 Espansione (l)
Intercet.
Porta Sonda Controller
SET BASE
(l)
3/4“ M
COD.
200
1(10R)
2,20
1-2
•
•
24
•
•
1
1
20
1010200110
200
1(15R)
3,18
2-3
•
•
24
•
•
1
1
20
1010200115
200
1(21R)
4,45
3-4
•
•
24
•
•
1
1
20
1010200121
SCEGLIERE IL SISTEMA DI FISSAGGIO A PG. 82
NOTE
1. I componenti di ciascun sistema solare dovranno essere verificati in fase progettuale;
2. I contributi GSE indicati in tabella sono riferiti ai m
2
di ciascun sistema e alla destinazione d’uso dell’accumulo.
TETTO PIANO 45°
TETTO INCLINATO
CONTRIBUTO
GSE [€]
943,20 €
1.421,28 €
2.842,56 €
67
