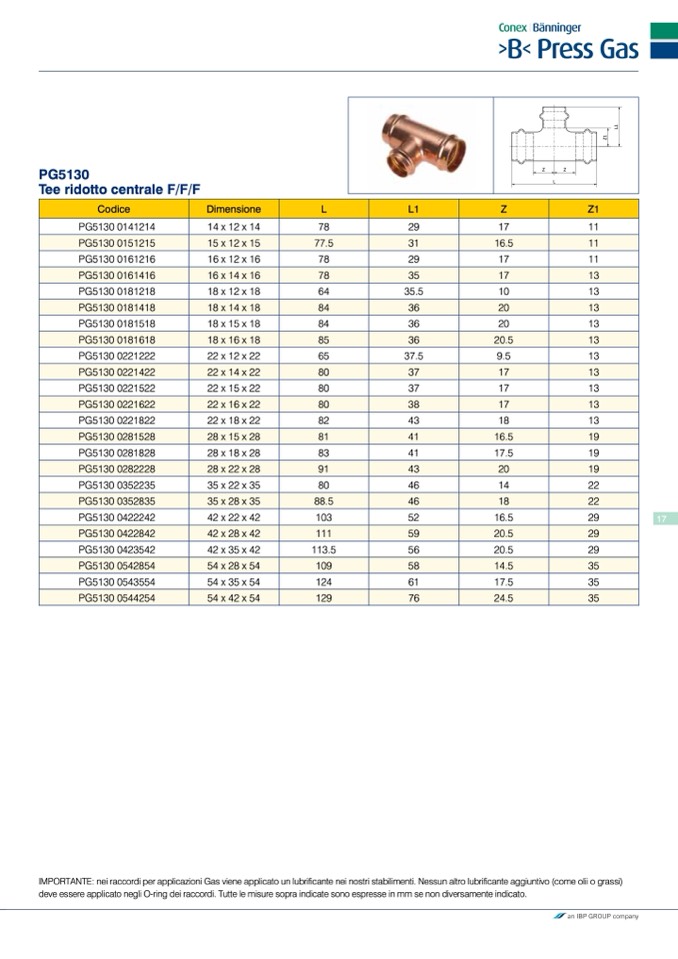

PG5130
Tee ridotto centrale F/F/F
PG5130 0141214
PG5130 0161216
PG5130 0181218
PG5130 0181518
PG5130 0221222
PG5130 0221522
PG5130 0221822
PG5130 0281828
PG5130 0352235
PG5130 0422242
PG5130 0423542
PG5130 0543554
14 x 12 x 14
16 x 12 x 16
18 x 12 x 18
18 x 15 x 18
22 x 12 x 22
22 x 15 x 22
22 x 18 x 22
28 x 18 x 28
35 x 22 x 35
42 x 22 x 42
42 x 35 x 42
54 x 35 x 54
78
29
17
11
78
29
17
11
64
35.5
10
13
84
36
20
13
65
37.5
9.5
13
80
37
17
13
82
43
18
13
83
41
17.5
19
80
46
14
22
103
52
16.5
113.5
56
20.5
29
124
61
17.5
35
Codice
Dimensione
L
L1
Z
Z1
PG5130 0151215
15 x 12 x 15
77.5
31
16.5
11
PG5130 0161416
16 x 14 x 16
78
35
17
13
PG5130 0181418
18 x 14 x 18
84
36
20
13
PG5130 0181618
18 x 16 x 18
85
36
20.5
13
PG5130 0221422
22 x 14 x 22
80
37
17
13
PG5130 0221622
22 x 16 x 22
80
38
17
13
PG5130 0281528
28 x 15 x 28
81
41
16.5
19
PG5130 0282228
28 x 22 x 28
91
43
20
19
PG5130 0352835
35 x 28 x 35
88.5
46
18
22
29
17
PG5130 0422842
42 x 28 x 42
111
59
20.5
29
PG5130 0542854
54 x 28 x 54
109
58
14.5
35
PG5130 0544254
54 x 42 x 54
129
76
24.5
35
IMPORTANTE: nei raccordi per applicazioni Gas viene applicato un lubrificante nei nostri stabilimenti. Nessun altro lubrificante aggiuntivo (come olii o grassi)
deve essere applicato negli O-ring dei raccordi. Tutte le misure sopra indicate sono espresse in mm se non diversamente indicato.
