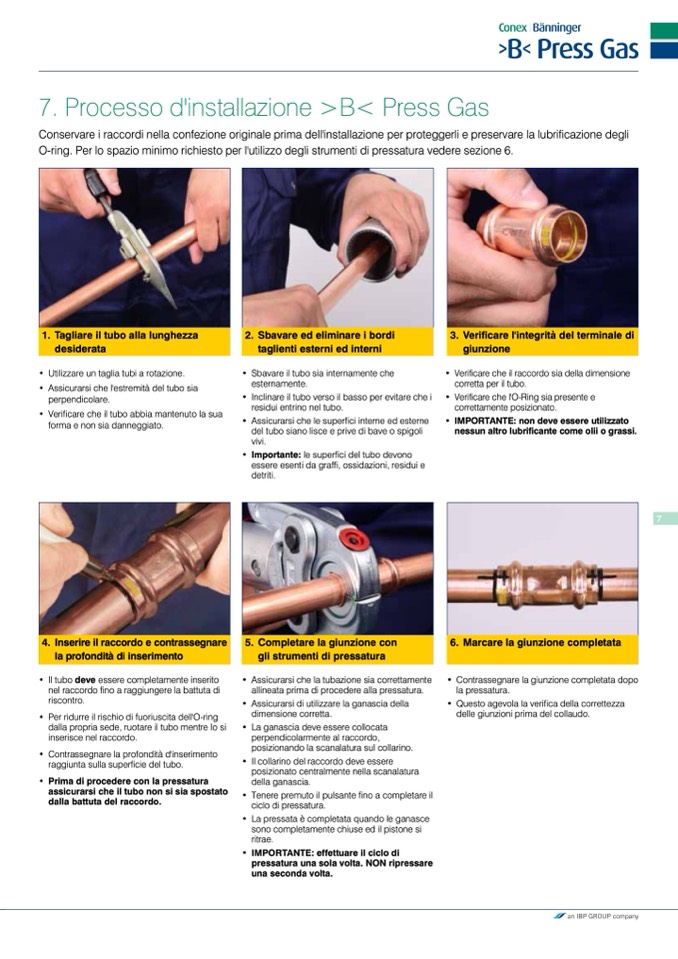

7. Processo d'installazione >B< Press Gas

Conservare i raccordi nella confezione originale prima dell'installazione per proteggerli e preservare la lubrificazione degli

O-ring. Per lo spazio minimo richiesto per l'utilizzo degli strumenti di pressatura vedere sezione 6.

2. Sbavare ed eliminare i bordi

taglienti esterni ed interni

1. Tagliare il tubo alla lunghezza

desiderata

3. Verificare l'integrità del terminale di

giunzione

• Utilizzare un taglia tubi a rotazione.

• Assicurarsi che l'estremità del tubo sia

perpendicolare.

• Verificare che il tubo abbia mantenuto la sua

forma e non sia danneggiato.

• Sbavare il tubo sia internamente che

esternamente.

• Inclinare il tubo verso il basso per evitare che i

residui entrino nel tubo.

• Assicurarsi che le superfici interne ed esterne

del tubo siano lisce e prive di bave o spigoli

vivi.

• Importante: le superfici del tubo devono

essere esenti da graffi, ossidazioni, residui e

detriti.

• Assicurarsi che la tubazione sia correttamente

allineata prima di procedere alla pressatura.

• Assicurarsi di utilizzare la ganascia della

dimensione corretta.

• La ganascia deve essere collocata

perpendicolarmente al raccordo,

posizionando la scanalatura sul collarino.

• Il collarino del raccordo deve essere

posizionato centralmente nella scanalatura

della ganascia.

• Tenere premuto il pulsante fino a completare il

ciclo di pressatura.

• La pressata è completata quando le ganasce

sono completamente chiuse ed il pistone si

ritrae.

• IMPORTANTE: effettuare il ciclo di

pressatura una sola volta. NON ripressare

una seconda volta.

• Verificare che il raccordo sia della dimensione

corretta per il tubo.

• Verificare che l'O-Ring sia presente e

correttamente posizionato.

• IMPORTANTE: non deve essere utilizzato

nessun altro lubrificante come olii o grassi.

• Contrassegnare la giunzione completata dopo

la pressatura.

• Questo agevola la verifica della correttezza

delle giunzioni prima del collaudo.

4. Inserire il raccordo e contrassegnare

la profondità di inserimento

5. Completare la giunzione con

gli strumenti di pressatura

6. Marcare la giunzione completata

• Il tubo deve essere completamente inserito

nel raccordo fino a raggiungere la battuta di

riscontro.

• Per ridurre il rischio di fuoriuscita dell'O-ring

dalla propria sede, ruotare il tubo mentre lo si

inserisce nel raccordo.

• Contrassegnare la profondità d'inserimento

raggiunta sulla superficie del tubo.

• Prima di procedere con la pressatura

assicurarsi che il tubo non si sia spostato

dalla battuta del raccordo.
