Principi del sistema di
drenaggio
a sezione piena
Wavin QuickStream è un sistema di
scarico pluviale sifonico. Mentre nei sistemi
di scarico pluviale tradizionali la gravità
è l’unica forza motrice per il deflusso
dell’acqua, nei sistemi sifonici la funzione di
drenaggio è aumentata dall’energia indotta
dalla differenza di altezza della colonna
d’acqua tra i ricettori e il piano di scarico.
All’inizio di un evento piovoso intenso,
l’aria già presente nelle condotte viene
rimossa attraverso il flusso dell’acqua,
mentre l’azione di ricettori appositamente
studiati evita che venga introdotta nuova
aria nel sistema. Questi ricettori sono dotati
di deflettore per l’aria e palette antivortice
che consentono l’ingresso solo dell’acqua,
impedendone quello dell’aria.
Con piogge di minor entità il sistema
sifonico funziona come uno tradizionale a
gravità. Se la precipitazione di pioggia si
intensifica, il livello d’acqua intorno ai ricet-
tori aumenta e il superamento della quota
del deflettore per l’aria, causa il riempi-
mento delle condutture. Quando il sistema
è completamente innescato, raggiunge la
sua massima portata.
È proprio in tale condizione che la diffe-
Collettore
orizzontale
Discendente
Ricettore
Connessione
parallela al
collettore
renza di quota tra i ricettori e lo scarico
pluviale produce l’energia necessaria a
creare una depressione nelle tubazioni.
Il riempimento totale crea un “pistone
idraulico”che genera l’aumento della velo-
cità del flusso dell’acqua all’interno delle
tubazioni.
L’eliminazione dell’aria dalle tubazioni e
l’aumento delle velocità del flusso consen-
tono di ottenere un notevole incremento
della capacità di deflusso, e una conse-
guente riduzione delle dimensioni dei tubi
impiegati nel sistema sifonico rispetto a
quello a gravità.
Livello massimo dell’acqua
quanto il sistema di scarico
è bloccato
Pozzetto
Quando il sistema di tubazioni è comple-
tamente innescato (pieno di acqua), si
creano due forze: una motrice, data da un
battente idrico (h1), e una di rallentamento,
data da una perdita di carico per attrito
nel sistema di tubazioni. Se il dimensio-
namento delle tubazioni è corretto, la
forza motrice risulta sempre superiore alle
perdite di carico (compresi raccordi e ricet-
tori) e la capacità del sistema sifonico è
sempre adeguata alle condizioni richieste.
Componenti del sistema
Il sistema sifonico classico è composto
da ricettori, tubi di scarico che collegano il
ricettore a un collettore, collettori orizzon-
tali, un discendente e uno scarico dove
avviene il passaggio al sistema a gravità.
Scarico
Raccordo
di connessione
al ricettore
Connessione
tra ricettore
e collettore

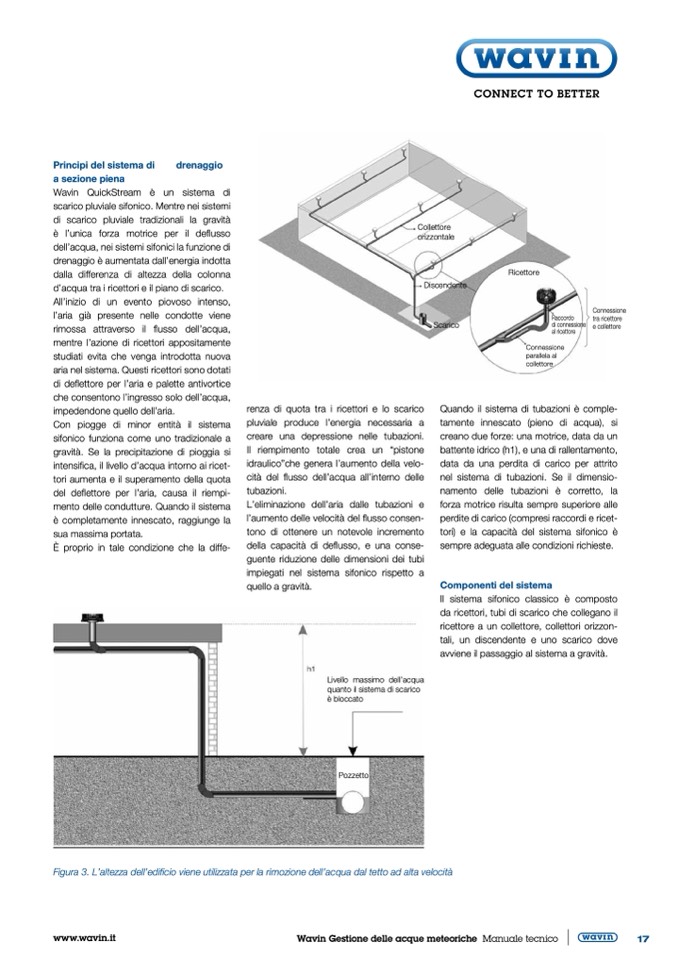

Figura 3. L’altezza dell’edificio viene utilizzata per la rimozione dell’acqua dal tetto ad alta velocità
