Vantaggi e svantaggi del sistema sifonico

I principali vantaggi del sistema sifo-

nico rispetto a un tradizionale sistema

a gravità sono:

1. Eliminazione delle tubazioni di scarico

interrate all’interno della zona perime-

trale dell’edificio;

2. significativa riduzione delle tubazioni

di scarico esterne e quindi dei relativi

scavi;

3. riduzione della lunghezza totale delle

tubazioni;

4. riduzione nelle dimensioni dei tubi e

dei relativi carichi gravanti sulla strut-

tura;

5. assenza di pendenza nelle tubazio-

ni con un ottimale utilizzo dello spa-

zio disponibile, e minori problemi

d’interferenza con altri impianti pre-

senti nell’edificio, quindi una maggiore

facilità di posa;

6. ridotta quantità di carotaggi nel tetto

grazie alle maggiori capacità drenanti

dei ricettori sifonici;

7. riduzione dei tempi e dei costi di posa;

8. sistema autopulente grazie alle eleva-

te velocità di flusso;

9. maggior flessibilità architettonica gra-

zie a tubi di diametro ridotto e tuba-

zioni orizzontali; pertanto la posa può

anche avvenire lungo l’asse delle travi

in acciaio. Lo stesso vale per le tuba-

zioni verticali che possono essere fa-

cilmente collocate all’interno dei pilas-

tri in calcestruzzo. Questa soluzione

migliora ulteriormente lo sfruttamento

dello spazio disponibile e riduce la vul-

nerabilità rispetto a danneggiamenti

esterni;

10. ottimizzazione delle performances so-

prattutto negli edifici particolarmente

alti, grazie alla maggiore lunghezza

dei discendenti;

11. stabilità dei materiali impiegati, nessu-

na alterazione dovuta all’esposizione

ai raggi UV o da gravose condizioni

meteoriche (gelo) o da fenomeni di

vandalismo, poiché l’installazione del

sistema è all’interno dell’edificio.

I sitemi sifonici oltre ai vantaggi sopra elen-

cati, necessitano dei seguenti requisiti:

1. La progettazione di un sistema effici-

ente è possibile solo se si dispone

di un software dedicato. Wavin ha,

perciò, creato un sistema di calcolo

compatibile con AutoCAD che verifica

automaticamente i valori di calcolo più

significativi in modo da garantire la pi-

ena operatività del sistema.

2. È possibile modificare il layout o

le dimensioni proposte solo previa

consultazione con il progettista del

sistema sifonico, in quanto, eventu-

ali modifiche potrebbero comportare

cambiamenti e quindi sbilanciamenti

nell’installazione già in opera.

3. A causa delle sovrapressioni e de-

pressioni, le tubazioni devono essere

resistenti allo schiacciamento e alla

trazione. I tubi e i raccordi utilizzati nel

sistema Wavin QuickStream soddisfa-

no tali caratteristiche, sono infatti re-

sistenti alle depressioni massime am-

missibili, e la trazione è garantita dalle

tecniche di giunzione raccomandate.

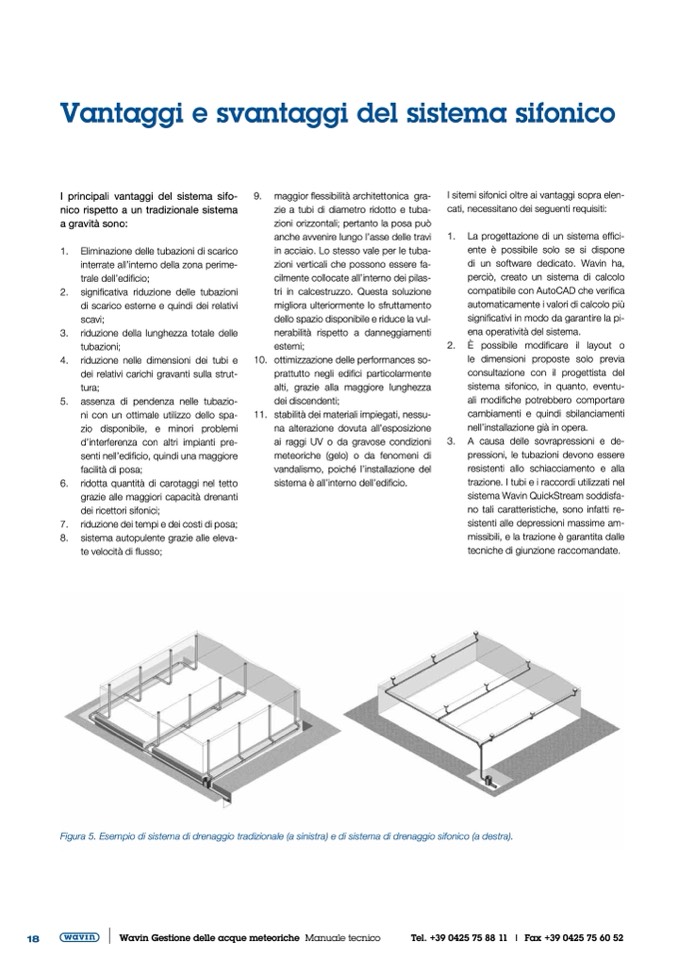

Figura 5. Esempio di sistema di drenaggio tradizionale (a sinistra) e di sistema di drenaggio sifonico (a destra).
