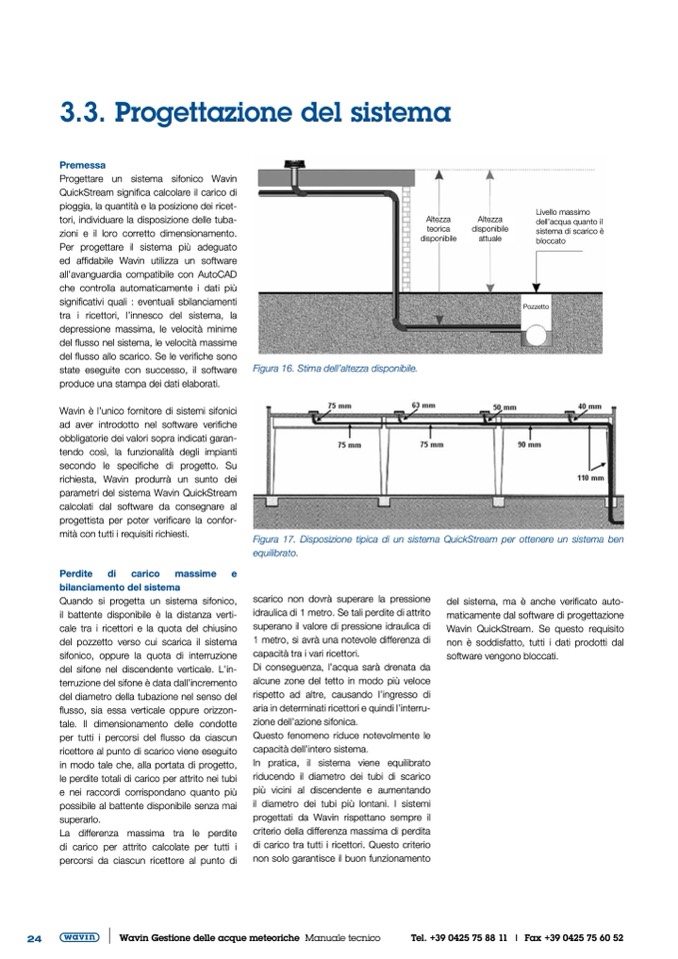

3.3. Progettazione del sistema
Premessa
Progettare un sistema sifonico Wavin
QuickStream significa calcolare il carico di
pioggia, la quantità e la posizione dei ricet-
tori, individuare la disposizione delle tuba-
zioni e il loro corretto dimensionamento.
Per progettare il sistema più adeguato
ed affidabile Wavin utilizza un software
all’avanguardia compatibile con AutoCAD
che controlla automaticamente i dati più
significativi quali : eventuali sbilanciamenti
tra i ricettori, l’innesco del sistema, la
depressione massima, le velocità minime
del flusso nel sistema, le velocità massime
del flusso allo scarico. Se le verifiche sono
state eseguite con successo, il software
produce una stampa dei dati elaborati.
Wavin è l’unico fornitore di sistemi sifonici
ad aver introdotto nel software verifiche
obbligatorie dei valori sopra indicati garan-
tendo così, la funzionalità degli impianti
secondo le specifiche di progetto. Su
richiesta, Wavin produrrà un sunto dei
parametri del sistema Wavin QuickStream
calcolati dal software da consegnare al
progettista per poter verificare la confor-
mità con tutti i requisiti richiesti.
Perdite
di carico
massime e
bilanciamento del sistema
Quando si progetta un sistema sifonico,
il battente disponibile è la distanza verti-
cale tra i ricettori e la quota del chiusino
del pozzetto verso cui scarica il sistema
sifonico, oppure la quota di interruzione
del sifone nel discendente verticale. L’in-
terruzione del sifone è data dall’incremento
del diametro della tubazione nel senso del
flusso, sia essa verticale oppure orizzon-
tale. Il dimensionamento delle condotte
per tutti i percorsi del flusso da ciascun
ricettore al punto di scarico viene eseguito
in modo tale che, alla portata di progetto,
le perdite totali di carico per attrito nei tubi
e nei raccordi corrispondano quanto più
possibile al battente disponibile senza mai
superarlo.
La differenza massima tra le perdite
di carico per attrito calcolate per tutti i
percorsi da ciascun ricettore al punto di
Livello massimo
dell’acqua quanto il
sistema di scarico è
bloccato
Pozzetto
Altezza
teorica
disponibile
Altezza
disponibile
attuale
Figura 16. Stima dell’altezza disponibile.
Figura 17. Disposizione tipica di un sistema QuickStream per ottenere un sistema ben
equilibrato.
scarico non dovrà superare la pressione
idraulica di 1 metro. Se tali perdite di attrito
superano il valore di pressione idraulica di
1 metro, si avrà una notevole differenza di
capacità tra i vari ricettori.
Di conseguenza, l’acqua sarà drenata da
alcune zone del tetto in modo più veloce
rispetto ad altre, causando l’ingresso di
aria in determinati ricettori e quindi l’interru-
zione dell’azione sifonica.
Questo fenomeno riduce notevolmente le
capacità dell’intero sistema.
In pratica, il sistema viene equilibrato
riducendo il diametro dei tubi di scarico
più vicini al discendente e aumentando
il diametro dei tubi più lontani. I sistemi
progettati da Wavin rispettano sempre il
criterio della differenza massima di perdita
di carico tra tutti i ricettori. Questo criterio
non solo garantisce il buon funzionamento
del sistema, ma è anche verificato auto-
maticamente dal software di progettazione
Wavin QuickStream. Se questo requisito
non è soddisfatto, tutti i dati prodotti dal
software vengono bloccati.
