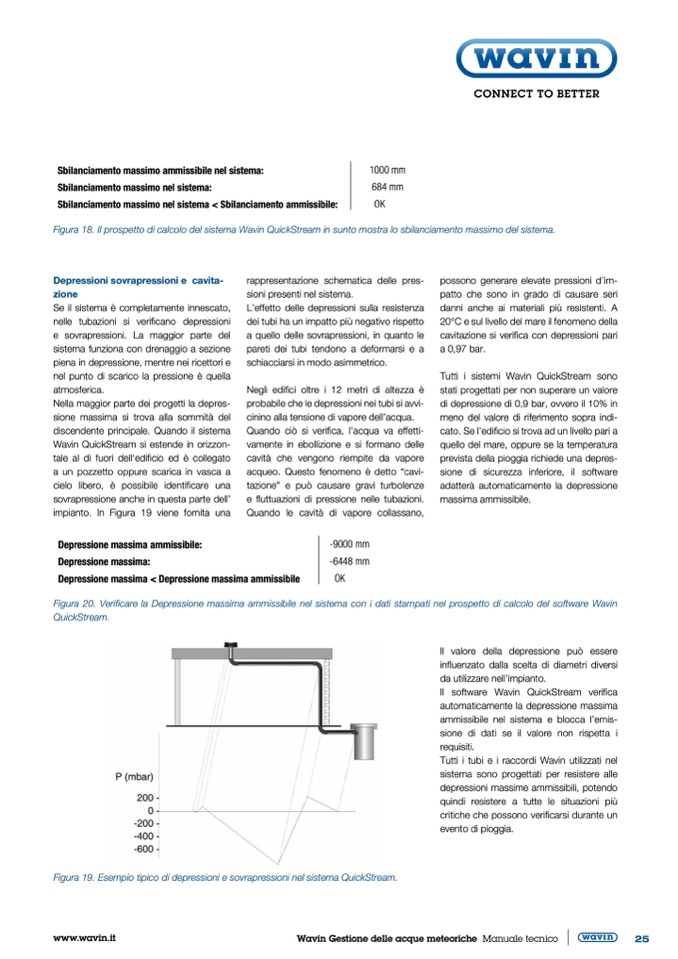

Sbilanciamento massimo ammissibile nel sistema:

Sbilanciamento massimo nel sistema:

Sbilanciamento massimo nel sistema < Sbilanciamento ammissibile:

1000 mm

684 mm

OK

Figura 18. Il prospetto di calcolo del sistema Wavin QuickStream in sunto mostra lo sbilanciamento massimo del sistema.

Depressioni sovrapressioni e cavita-

zione

Se il sistema è completamente innescato,

nelle tubazioni si verificano depressioni

e sovrapressioni. La maggior parte del

sistema funziona con drenaggio a sezione

piena in depressione, mentre nei ricettori e

nel punto di scarico la pressione è quella

atmosferica.

Nella maggior parte dei progetti la depres-

sione massima si trova alla sommità del

discendente principale. Quando il sistema

Wavin QuickStream si estende in orizzon-

tale al di fuori dell‘edificio ed è collegato

a un pozzetto oppure scarica in vasca a

cielo libero, è possibile identificare una

sovrapressione anche in questa parte dell’

impianto. In Figura 19 viene fornita una

rappresentazione schematica delle pres-

sioni presenti nel sistema.

L’effetto delle depressioni sulla resistenza

dei tubi ha un impatto più negativo rispetto

a quello delle sovrapressioni, in quanto le

pareti dei tubi tendono a deformarsi e a

schiacciarsi in modo asimmetrico.

Negli edifici oltre i 12 metri di altezza è

probabile che le depressioni nei tubi si avvi-

cinino alla tensione di vapore dell’acqua.

Quando ciò si verifica, l’acqua va effetti-

vamente in ebollizione e si formano delle

cavità che vengono riempite da vapore

acqueo. Questo fenomeno è detto “cavi-

tazione” e può causare gravi turbolenze

e fluttuazioni di pressione nelle tubazioni.

Quando le cavità di vapore collassano,

possono generare elevate pressioni d’im-

patto che sono in grado di causare seri

danni anche ai materiali più resistenti. A

20°C e sul livello del mare il fenomeno della

cavitazione si verifica con depressioni pari

a 0,97 bar.

Tutti i sistemi Wavin QuickStream sono

stati progettati per non superare un valore

di depressione di 0,9 bar, ovvero il 10% in

meno del valore di riferimento sopra indi-

cato. Se l’edificio si trova ad un livello pari a

quello del mare, oppure se la temperatura

prevista della pioggia richiede una depres-

sione di sicurezza inferiore, il software

adatterà automaticamente la depressione

massima ammissibile.

Depressione massima ammissibile:

Depressione massima:

Depressione massima < Depressione massima ammissibile

-9000 mm

-6448 mm

OK

Figura 20. Verificare la Depressione massima ammissibile nel sistema con i dati stampati nel prospetto di calcolo del software Wavin

QuickStream.

Figura 19. Esempio tipico di depressioni e sovrapressioni nel sistema QuickStream.

Il valore della depressione può essere

influenzato dalla scelta di diametri diversi

da utilizzare nell’impianto.

Il software Wavin QuickStream verifica

automaticamente la depressione massima

ammissibile nel sistema e blocca l’emis-

sione di dati se il valore non rispetta i

requisiti.

Tutti i tubi e i raccordi Wavin utilizzati nel

sistema sono progettati per resistere alle

depressioni massime ammissibili, potendo

quindi resistere a tutte le situazioni più

critiche che possono verificarsi durante un

evento di pioggia.
