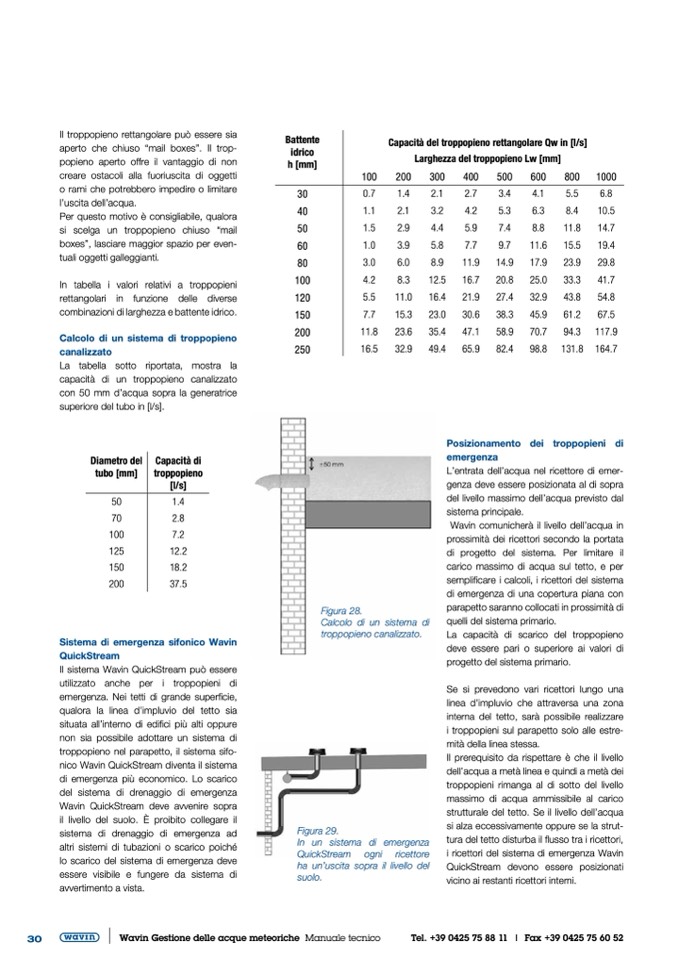

Il troppopieno rettangolare può essere sia
aperto che chiuso “mail boxes”. Il trop-
popieno aperto offre il vantaggio di non
creare ostacoli alla fuoriuscita di oggetti
o rami che potrebbero impedire o limitare
l’uscita dell’acqua.
Per questo motivo è consigliabile, qualora
si scelga un troppopieno chiuso “mail
boxes”, lasciare maggior spazio per even-
tuali oggetti galleggianti.
In tabella i valori relativi a troppopieni
rettangolari in funzione delle diverse
combinazioni di larghezza e battente idrico.
Calcolo di un sistema di troppopieno
canalizzato
La tabella sotto riportata, mostra la
capacità di un troppopieno canalizzato
con 50 mm d’acqua sopra la generatrice
superiore del tubo in [l/s].
Battente
idrico
h [mm]
30
40
50
60
80
100
120
150
200
250
Capacità del troppopieno rettangolare Qw in [l/s]
Larghezza del troppopieno Lw [mm]
100
200
300
400
500
600
800 1000
4.1
5.5
6.8
6.3
8.4
10.5
8.8
11.8
14.7
11.6
15.5
19.4
17.9
23.9
29.8
25.0
33.3
41.7
32.9
43.8
54.8
45.9
61.2
67.5
70.7
94.3 117.9
98.8 131.8 164.7
0.7
1.4
1.1
2.1
1.5
2.9
1.0
3.9
3.0
6.0
4.2
8.3
5.5
11.0
7.7
15.3
11.8
23.6
16.5
32.9
2.1
3.2
4.4
5.8
8.9
12.5
16.4
23.0
35.4
49.4
2.7
3.4
4.2
5.3
5.9
7.4
7.7
9.7
11.9
14.9
16.7
20.8
21.9
27.4
30.6
38.3
47.1
58.9
65.9
82.4
Diametro del
tubo [mm]
50
70
100
125
150
200
Capacità di
troppopieno
[l/s]
1.4
2.8
7.2
12.2
18.2
37.5
Posizionamento dei troppopieni di
emergenza
L’entrata dell’acqua nel ricettore di emer-
genza deve essere posizionata al di sopra
del livello massimo dell’acqua previsto dal
sistema principale.
Wavin comunicherà il livello dell’acqua in
prossimità dei ricettori secondo la portata
di progetto del sistema. Per limitare il
carico massimo di acqua sul tetto, e per
semplificare i calcoli, i ricettori del sistema
di emergenza di una copertura piana con
parapetto saranno collocati in prossimità di
quelli del sistema primario.
La capacità di scarico del troppopieno
deve essere pari o superiore ai valori di
progetto del sistema primario.
Se si prevedono vari ricettori lungo una
linea d’impluvio che attraversa una zona
interna del tetto, sarà possibile realizzare
i troppopieni sul parapetto solo alle estre-
mità della linea stessa.
Il prerequisito da rispettare è che il livello
dell’acqua a metà linea e quindi a metà dei
troppopieni rimanga al di sotto del livello
massimo di acqua ammissibile al carico
strutturale del tetto. Se il livello dell’acqua
si alza eccessivamente oppure se la strut-
tura del tetto disturba il flusso tra i ricettori,
i ricettori del sistema di emergenza Wavin
QuickStream devono essere posizionati
vicino ai restanti ricettori interni.
Sistema di emergenza sifonico Wavin
QuickStream
Il sistema Wavin QuickStream può essere
utilizzato anche per i troppopieni di
emergenza. Nei tetti di grande super
ficie,
qualora la linea d’impluvio del tetto sia
situata all’interno di edifici più alti oppure
non sia possibile adottare un sistema di
troppopieno nel parapetto, il sistema sifo-
nico Wavin QuickStream diventa il sistema
di emergenza più economico. Lo scarico
del sistema di drenaggio di emergenza
Wavin QuickStream deve avvenire sopra
il livello del suolo. È proibito collegare il
sistema di drenaggio di emergenza ad
altri sistemi di tubazioni o scarico poiché
lo scarico del sistema di emergenza deve
essere visibile e fungere da sistema di
avvertimento a vista.
Figura 28.
Calcolo di un sistema di
troppopieno canalizzato.
Figura 29.
In un sistema di emergenza
QuickStream ogni ricettore
ha un’uscita sopra il livello del
suolo.
