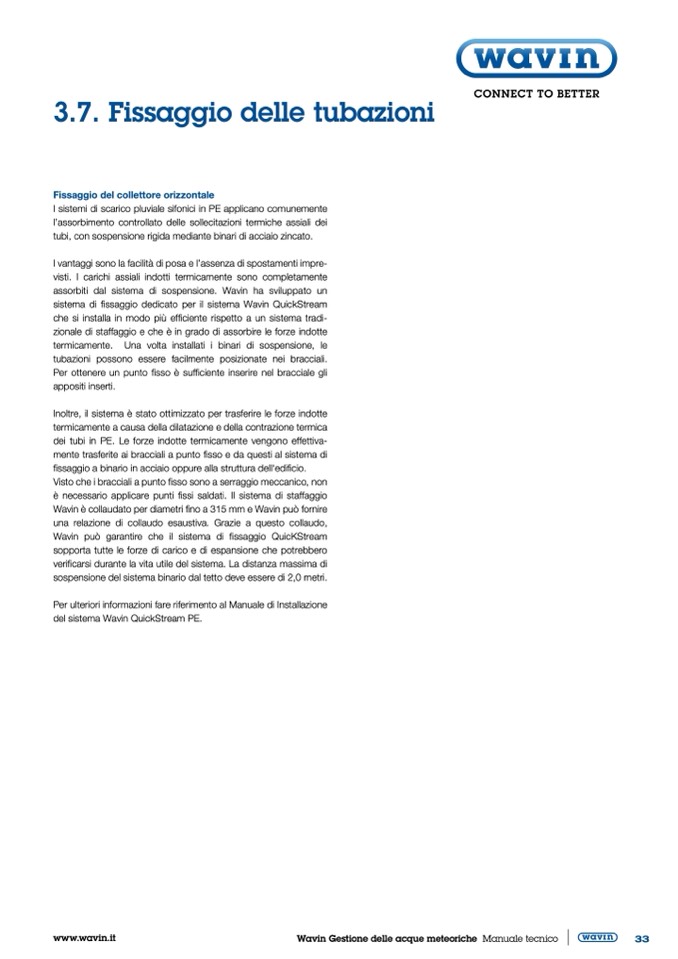

3.7. Fissaggio delle tubazioni

Fissaggio del collettore orizzontale

I sistemi di scarico pluviale sifonici in PE applicano comunemente

l’assorbimento controllato delle sollecitazioni termiche assiali dei

tubi, con sospensione rigida mediante binari di acciaio zincato.

I vantaggi sono la facilità di posa e l’assenza di spostamenti impre-

visti. I carichi assiali indotti termicamente sono completamente

assorbiti dal sistema di sospensione. Wavin ha sviluppato un

sistema di fissaggio dedicato per il sistema Wavin QuickStream

che si installa in modo più efficiente rispetto a un sistema tradi-

zionale di staffaggio e che è in grado di assorbire le forze indotte

termicamente. Una volta installati i binari di sospensione, le

tubazioni possono essere facilmente posizionate nei bracciali.

Per ottenere un punto fisso è sufficiente inserire nel bracciale gli

appositi inserti.

Inoltre, il sistema è stato ottimizzato per trasferire le forze indotte

termicamente a causa della dilatazione e della contrazione termica

dei tubi in PE. Le forze indotte termicamente vengono effettiva-

mente trasferite ai bracciali a punto fisso e da questi al sistema di

fissaggio a binario in acciaio oppure alla struttura dell‘edificio.

Visto che i bracciali a punto fisso sono a serraggio meccanico, non

è necessario applicare punti fissi saldati. Il sistema di staffaggio

Wavin è collaudato per diametri fino a 315 mm e Wavin può fornire

una relazione di collaudo esaustiva. Grazie a questo collaudo,

Wavin può garantire che il sistema di fissaggio QuicKStream

sopporta tutte le forze di carico e di espansione che potrebbero

verificarsi durante la vita utile del sistema. La distanza massima di

sospensione del sistema binario dal tetto deve essere di 2,0 metri.

Per ulteriori informazioni fare riferimento al Manuale di Installazione

del sistema Wavin QuickStream PE.
