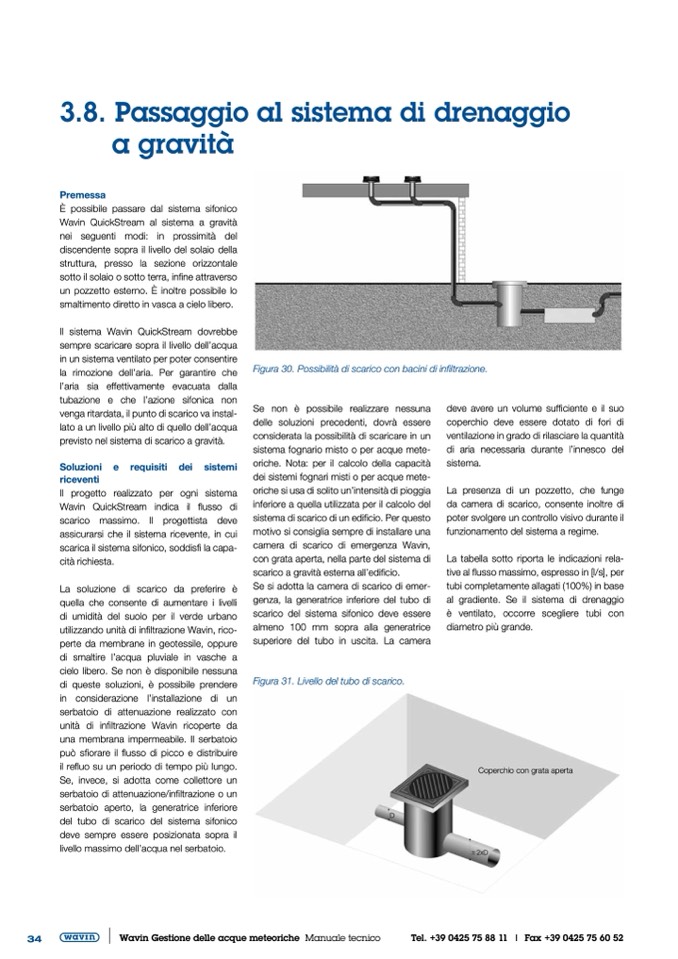

3.8. Passaggio al sistema di drenaggio
a gravità
Premessa
È possibile passare dal sistema sifonico
Wavin QuickStream al sistema a gravità
nei seguenti modi: in prossimità del
discendente sopra il livello del solaio della
struttura, presso la sezione orizzontale
sotto il solaio o sotto terra, infine attraverso
un pozzetto esterno. È inoltre possibile lo
smaltimento diretto in vasca a cielo libero.
Il sistema Wavin QuickStream dovrebbe
sempre scaricare sopra il livello dell’acqua
in un sistema ventilato per poter consentire
la rimozione dell’aria. Per garantire che
l’aria sia effettivamente evacuata dalla
tubazione e che l’azione sifonica non
venga ritardata, il punto di scarico va instal-
lato a un livello più alto di quello dell’acqua
previsto nel sistema di scarico a gravità.
Soluzioni e requisiti dei sistemi
riceventi
Il progetto realizzato per ogni sistema
Wavin QuickStream indica il flusso di
scarico massimo. Il progettista deve
assicurarsi che il sistema ricevente, in cui
scarica il sistema sifonico, soddisfi la capa-
cità richiesta.
La soluzione di scarico da preferire è
quella che consente di aumentare i livelli
di umidità del suolo per il verde urbano
utilizzando unità di infiltrazione Wavin, rico-
perte da membrane in geotessile, oppure
di smaltire l’acqua pluviale in vasche a
cielo libero. Se non è disponibile nessuna
di queste soluzioni, è possibile prendere
in considerazione l’installazione di un
serbatoio di attenuazione realizzato con
unità di infiltrazione Wavin ricoperte da
una membrana impermeabile. Il serbatoio
può sfiorare il flusso di picco e distribuire
il refluo su un periodo di tempo più lungo.
Se, invece, si adotta come collettore un
serbatoio di attenuazione/infiltrazione o un
serbatoio aperto, la generatrice inferiore
del tubo di scarico del sistema sifonico
deve sempre essere posizionata sopra il
livello massimo dell’acqua nel serbatoio.
Figura 30. Possibilità di scarico con bacini di infiltrazione.
Se non è possibile realizzare nessuna
delle soluzioni precedenti, dovrà essere
considerata la possibilità di scaricare in un
sistema fognario misto o per acque mete-
oriche. Nota: per il calcolo della capacità
dei sistemi fognari misti o per acque mete-
oriche si usa di solito un’intensità di pioggia
inferiore a quella utilizzata per il calcolo del
sistema di scarico di un edificio. Per questo
motivo si consiglia sempre di installare una
camera di scarico di emergenza Wavin,
con grata aperta, nella parte del sistema di
scarico a gravità esterna all’edificio.
Se si adotta la camera di scarico di emer-
genza, la generatrice inferiore del tubo di
scarico del sistema sifonico deve essere
almeno 100 mm sopra alla generatrice
superiore del tubo in uscita. La camera
Figura 31. Livello del tubo di scarico.
deve avere un volume sufficiente e il suo
coperchio deve essere dotato di fori di
ventilazione in grado di rilasciare la quantità
di aria necessaria durante l’innesco del
sistema.
La presenza di un pozzetto, che funge
da camera di scarico, consente inoltre di
poter svolgere un controllo visivo durante il
funzionamento del sistema a regime.
La tabella sotto riporta le indicazioni rela-
tive al flusso massimo, espresso in [l/s], per
tubi completamente allagati (100%) in base
al gradiente. Se il sistema di drenaggio
è ventilato, occorre scegliere tubi con
diametro più grande.
Coperchio con grata aperta
34
