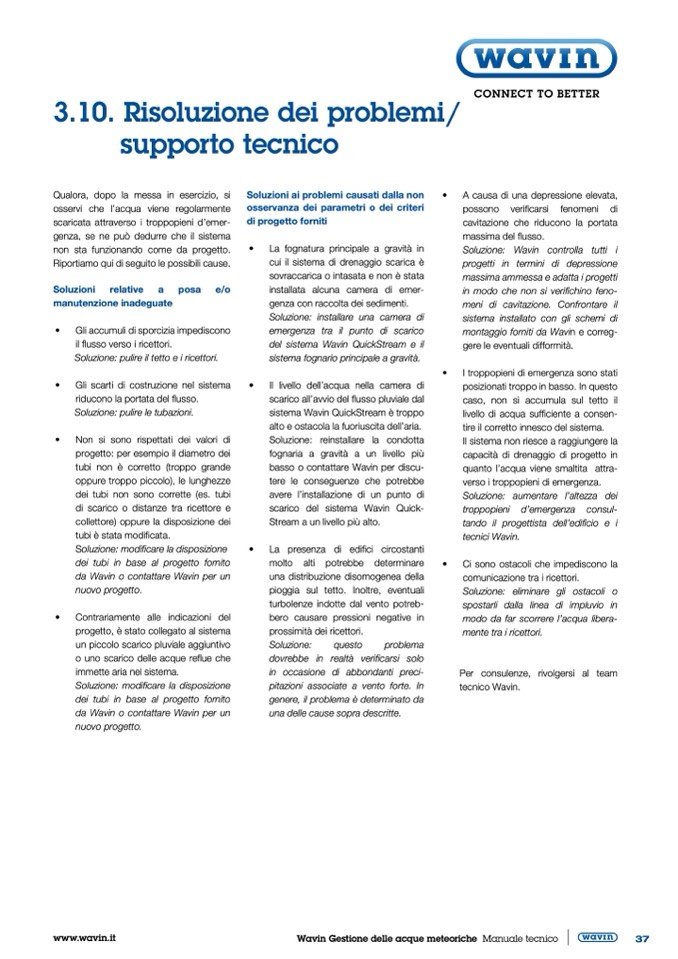

3.10. Risoluzione dei problemi/
supporto tecnico
Qualora, dopo la messa in esercizio, si
osservi che l’acqua viene regolarmente
scaricata attraverso i troppopieni d’emer-
genza, se ne può dedurre che il sistema
non sta funzionando come da progetto.
Riportiamo qui di seguito le possibili cause.
Soluzioni relative a posa e/o
manutenzione inadeguate
•
Gli accumuli di sporcizia impediscono
il flusso verso i ricettori.
Soluzione: pulire il tetto e i ricettori.
•
Gli scarti di costruzione nel sistema
riducono la portata del flusso.
Soluzione: pulire le tubazioni.
•
Non si sono rispettati dei valori di
progetto: per esempio il diametro dei
tubi non è corretto (troppo grande
oppure troppo piccolo), le lunghezze
dei tubi non sono corrette (es. tubi
di scarico o distanze tra ricettore e
collettore) oppure la disposizione dei
tubi è stata modificata.
Soluzioni ai problemi causati dalla non
osservanza dei parametri o dei criteri
di progetto forniti
•
A causa di una depressione elevata,
possono verificarsi fenomeni di
cavitazione che riducono la portata
massima del flusso.
Soluzione: Wavin controlla tutti i
progetti in termini di depressione
massima ammessa e adatta i progetti
in modo che non si verifichino feno-
meni di cavitazione. Confrontare il
sistema installato con gli schemi di
montaggio forniti da Wavin e correg-
gere le eventuali difformità.
•
I troppopieni di emergenza sono stati
posizionati troppo in basso. In questo
caso, non si accumula sul tetto il
livello di acqua sufficiente a consen-
tire il corretto innesco del sistema.
Il sistema non riesce a raggiungere la
capacità di drenaggio di progetto in
quanto l’acqua viene smaltita attra-
verso i troppopieni di emergenza.
Soluzione: aumentare l’altezza dei
troppopieni d’emergenza consul-
tando il progettista dell’edificio e i
tecnici Wavin.
•
Ci sono ostacoli che impediscono la
comunicazione tra i ricettori.
Soluzione: eliminare gli ostacoli o
spostarli dalla linea di impluvio in
modo da far scorrere l’acqua libera-
mente tra i ricettori.
Per consulenze, rivolgersi al team
tecnico Wavin.
Soluzione: modificare la disposizione
•
dei tubi in base al progetto fornito
da Wavin o contattare Wavin per un
nuovo progetto.
•
Contrariamente alle indicazioni del
progetto, è stato collegato al sistema
un piccolo scarico pluviale aggiuntivo
o uno scarico delle acque reflue che
immette aria nel sistema.
Soluzione: modificare la disposizione
dei tubi in base al progetto fornito
da Wavin o contattare Wavin per un
nuovo progetto.
•
•
La fognatura principale a gravità in
cui il sistema di drenaggio scarica è
sovraccarica o intasata e non è stata
installata alcuna camera di emer-
genza con raccolta dei sedimenti.
Soluzione: installare una camera di
emergenza tra il punto di scarico
del sistema Wavin QuickStream e il
sistema fognario principale a gravità.
Il livello dell’acqua nella camera di
scarico all’avvio del flusso pluviale dal
sistema Wavin QuickStream è troppo
alto e ostacola la fuoriuscita dell’aria.
Soluzione: reinstallare la condotta
fognaria a gravità a un livello più
basso o contattare Wavin per discu-
tere le conseguenze che potrebbe
avere l’installazione di un punto di
scarico del sistema Wavin Quick-
Stream a un livello più alto.
La presenza di edifici circostanti
molto alti potrebbe determinare
una distribuzione disomogenea della
pioggia sul tetto. Inoltre, eventuali
turbolenze indotte dal vento potreb-
bero causare pressioni negative in
prossimità dei ricettori.
Soluzione:
questo
problema
dovrebbe in realtà verificarsi solo
in occasione di abbondanti preci-
pitazioni associate a vento forte. In
genere, il problema è determinato da
una delle cause sopra descritte.
