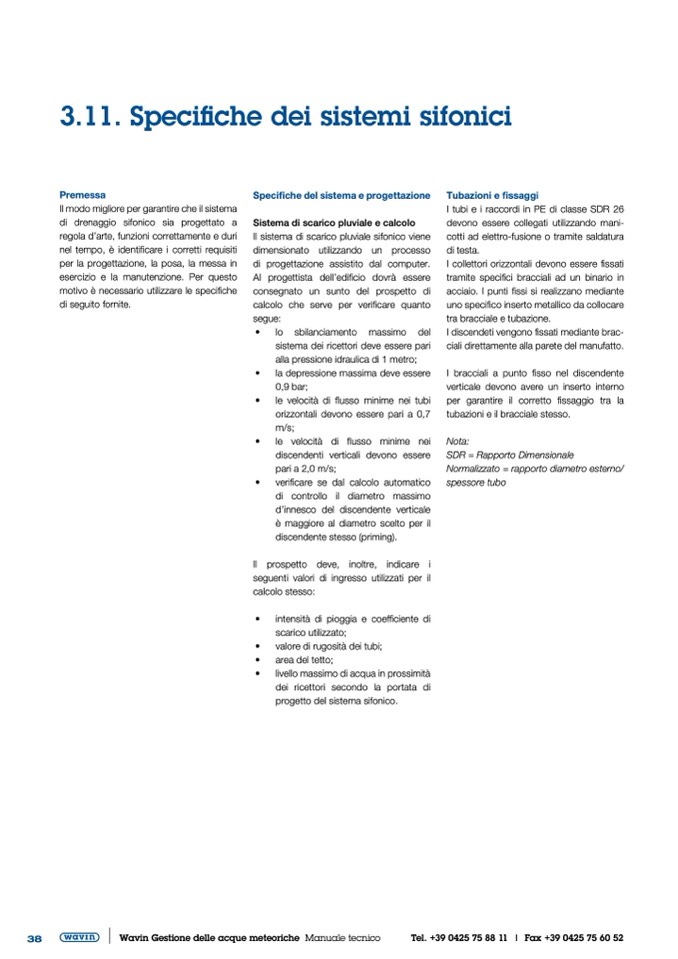

3.11. Specifiche dei sistemi sifonici
Premessa
Il modo migliore per garantire che il sistema
di drenaggio sifonico sia progettato a
regola d’arte, funzioni correttamente e duri
nel tempo, è identificare i corretti requisiti
per la progettazione, la posa, la messa in
esercizio e la manutenzione. Per questo
motivo è necessario utilizzare le specifiche
di seguito fornite.
Specifiche del sistema e progettazione
Sistema di scarico pluviale e calcolo
Il sistema di scarico pluviale sifonico viene
dimensionato utilizzando un processo
di progettazione assistito dal computer.
Al progettista dell’edificio dovrà essere
consegnato un sunto del prospetto di
calcolo che serve per verificare quanto
segue:
•
lo sbilanciamento massimo del
sistema dei ricettori deve essere pari
alla pressione idraulica di 1 metro;
•
la depressione massima deve essere
0,9 bar;
•
le velocità di flusso minime nei tubi
orizzontali devono essere pari a 0,7
m/s;
•
le velocità di flusso minime nei
discendenti verticali devono essere
pari a 2,0 m/s;
•
verificare se dal calcolo automatico
di controllo il diametro massimo
d’innesco del discendente verticale
è maggiore al diametro scelto per il
discendente stesso (priming).
Il prospetto deve, inoltre, indicare i
seguenti valori di ingresso utilizzati per il
calcolo stesso:
•
intensità di pioggia e coefficiente di
scarico utilizzato;
•
valore di rugosità dei tubi;
•
area del tetto;
•
livello massimo di acqua in prossimità
dei ricettori secondo la portata di
progetto del sistema sifonico.
Tubazioni e fissaggi
I tubi e i raccordi in PE di classe SDR 26
devono essere collegati utilizzando mani-
cotti ad elettro-fusione o tramite saldatura
di testa.
I collettori orizzontali devono essere fissati
tramite specifici bracciali ad un binario in
acciaio. I punti fissi si realizzano mediante
uno specifico inserto metallico da collocare
tra bracciale e tubazione.
I discendeti vengono fissati mediante brac-
ciali direttamente alla parete del manufatto.
I bracciali a punto fisso nel discendente
verticale devono avere un inserto interno
per garantire il corretto fissaggio tra la
tubazioni e il bracciale stesso.
Nota:
SDR = Rapporto Dimensionale
Normalizzato = rapporto diametro esterno/
spessore tubo
