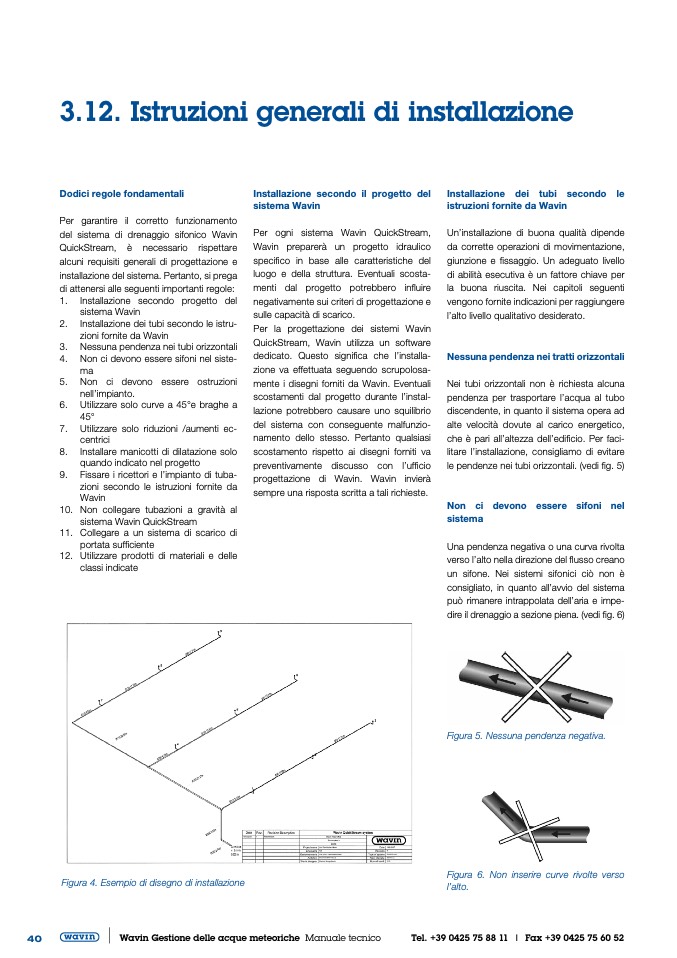

3.12. Istruzioni generali di installazione

Dodici regole fondamentali

Per garantire il corretto funzionamento

del sistema di drenaggio sifonico Wavin

QuickStream, è necessario rispettare

alcuni requisiti generali di progettazione e

installazione del sistema. Pertanto, si prega

di attenersi alle seguenti importanti regole:

Installazione secondo il progetto del

sistema Wavin

Per ogni sistema Wavin QuickStream,

Wavin preparerà un progetto idraulico

specifico in base alle caratteristiche del

luogo e della struttura. Eventuali scosta-

menti dal progetto potrebbero influire

negativamente sui criteri di progettazione e

sulle capacità di scarico.

Per la progettazione dei sistemi Wavin

QuickStream, Wavin utilizza un software

dedicato. Questo significa che l’installa-

zione va effettuata seguendo scrupolosa-

mente i disegni forniti da Wavin. Eventuali

scostamenti dal progetto durante l’instal-

lazione potrebbero causare uno squilibrio

del sistema con conseguente malfunzio-

namento dello stesso. Pertanto qualsiasi

scostamento rispetto ai disegni forniti va

preventivamente discusso con l’ufficio

progettazione di Wavin. Wavin invierà

sempre una risposta scritta a tali richieste.

Installazione dei tubi secondo le

istruzioni fornite da Wavin

Un’installazione di buona qualità dipende

da corrette operazioni di movimentazione,

giunzione e fissaggio. Un adeguato livello

di abilità esecutiva è un fattore chiave per

la buona riuscita. Nei capitoli seguenti

vengono fornite indicazioni per raggiungere

l’alto livello qualitativo desiderato.

Nessuna pendenza nei tratti orizzontali

Nei tubi orizzontali non è richiesta alcuna

pendenza per trasportare l’acqua al tubo

discendente, in quanto il sistema opera ad

alte velocità dovute al carico energetico,

che è pari all’altezza dell’edificio. Per faci-

litare l’installazione, consigliamo di evitare

le pendenze nei tubi orizzontali. (vedi fig. 5)

Non ci devono essere sifoni nel

sistema

Una pendenza negativa o una curva rivolta

verso l’alto nella direzione del flusso creano

un sifone. Nei sistemi sifonici ciò non è

consigliato, in quanto all’avvio del sistema

può rimanere intrappolata dell’aria e impe-

dire il drenaggio a sezione piena. (vedi fig. 6)

Figura 5. Nessuna pendenza negativa.

Figura 6. Non inserire curve rivolte verso

l’alto.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

Installazione secondo progetto del

sistema Wavin

Installazione dei tubi secondo le istru-

zioni fornite da Wavin

Nessuna pendenza nei tubi orizzontali

Non ci devono essere sifoni nel siste-

ma

Non ci devono essere ostruzioni

nell’impianto.

Utilizzare solo curve a 45°e braghe a

45°

Utilizzare solo riduzioni /aumenti ec-

centrici

Installare manicotti di dilatazione solo

quando indicato nel progetto

Fissare i ricettori e l’impianto di tuba-

zioni secondo le istruzioni fornite da

Wavin

Non collegare tubazioni a gravità al

sistema Wavin QuickStream

Collegare a un sistema di scarico di

portata sufficiente

Utilizzare prodotti di materiali e delle

classi indicate

Figura 4. Esempio di disegno di installazione
