Non ci devono essere ostruzioni

nell’impianto

Controllare tutte le estremità dei tubi ed

eliminare le bave. La presenza di bave,

sporcizia e altre ostruzioni potrebbero

influire sul corretto funzionamento dell’im-

pianto. Applicare preferibilmente i manicotti

elettrici. Tuttavia, nell’impianto di tubazioni

in PE Wavin QuickStream sono permesse

anche le saldature di testa, preferibilmente

solo sui grossi diametri.

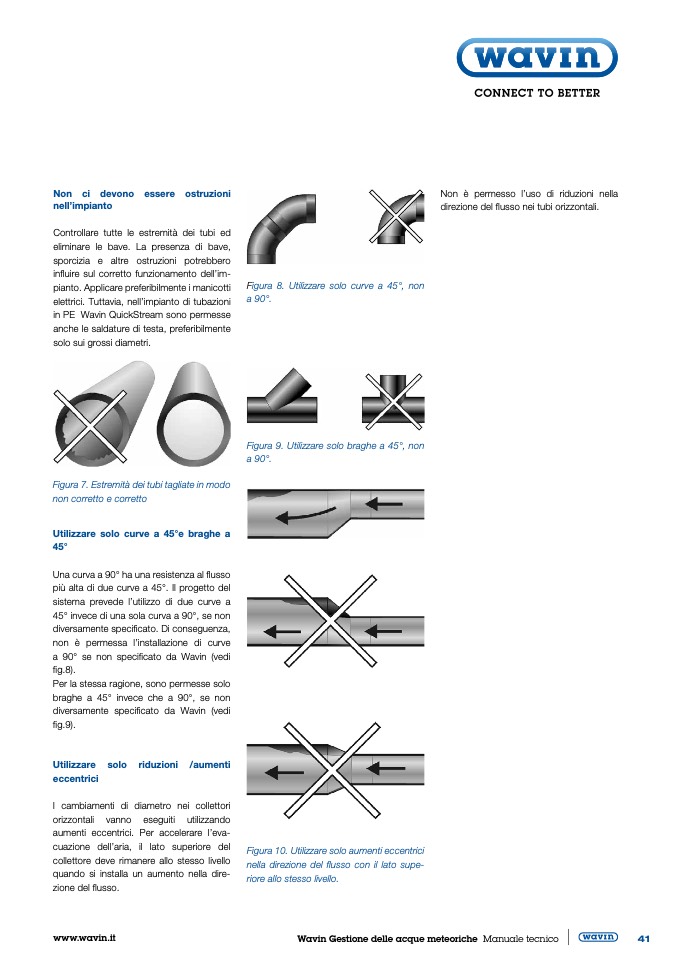

Figura 7. Estremità dei tubi tagliate in modo

non corretto e corretto

Utilizzare solo curve a 45°e braghe a

45°

Una curva a 90° ha una resistenza al

flusso

più alta di due curve a 45°. Il progetto del

sistema prevede l’utilizzo di due curve a

45° invece di una sola curva a 90°, se non

diversamente specificato. Di conseguenza,

non è permessa l’installazione di curve

a 90° se non specificato da Wavin (vedi

fig.8).

Per la stessa ragione, sono permesse solo

braghe a 45° invece che a 90°, se non

diversamente specificato da Wavin (vedi

fig.9).

Utilizzare solo riduzioni /aumenti

eccentrici

I cambiamenti di diametro nei collettori

orizzontali vanno eseguiti utilizzando

aumenti eccentrici. Per accelerare l’eva-

cuazione dell’aria, il lato superiore del

collettore deve rimanere allo stesso livello

quando si installa un aumento nella dire-

zione del flusso.

Non è permesso l’uso di riduzioni nella

direzione del flusso nei tubi orizzontali.

Figura 8. Utilizzare solo curve a 45°, non

a 90°.

Figura 9. Utilizzare solo braghe a 45°, non

a 90°.

Figura 10. Utilizzare solo aumenti eccentrici

nella direzione del flusso con il lato supe-

riore allo stesso livello.
