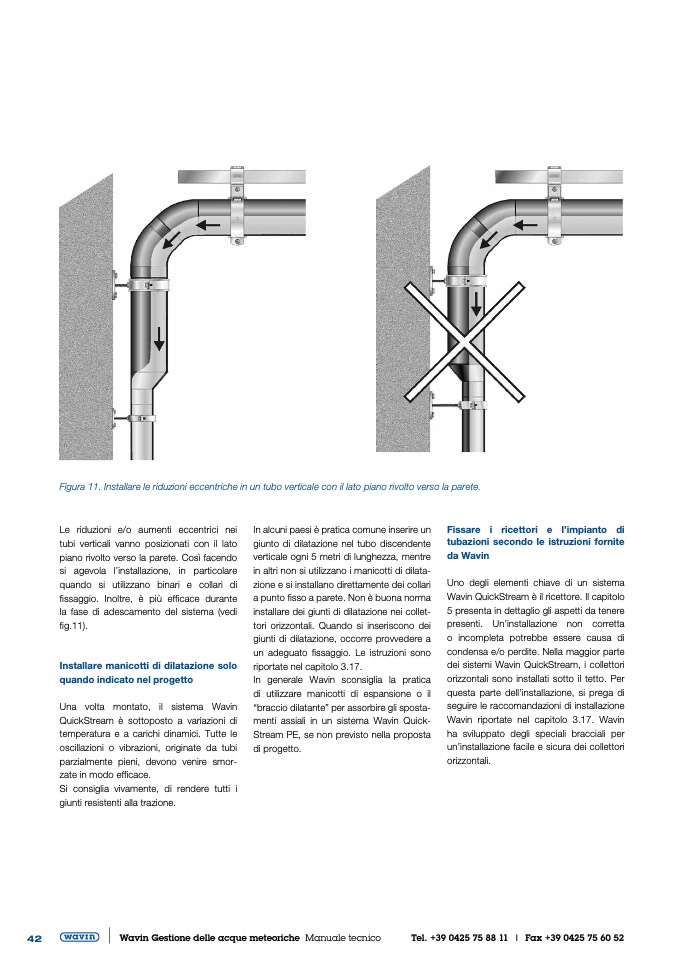

Figura 11. Installare le riduzioni eccentriche in un tubo verticale con il lato piano rivolto verso la parete.
Le riduzioni e/o aumenti eccentrici nei
tubi verticali vanno posizionati con il lato
piano rivolto verso la parete. Così facendo
si agevola l’installazione, in particolare
quando si utilizzano binari e collari di
fissaggio. Inoltre, è più efficace durante
la fase di adescamento del sistema (vedi
fig.11).
Installare manicotti di dilatazione solo
quando indicato nel progetto
Una volta montato, il sistema Wavin
QuickStream è sottoposto a variazioni di
temperatura e a carichi dinamici. Tutte le
oscillazioni o vibrazioni, originate da tubi
parzialmente pieni, devono venire smor-
zate in modo efficace.
Si consiglia vivamente, di rendere tutti i
giunti resistenti alla trazione.
In alcuni paesi è pratica comune inserire un
giunto di dilatazione nel tubo discendente
verticale ogni 5 metri di lunghezza, mentre
inaltrinonsiutilizzanoimanicottididilata-
zione e si installano direttamente dei collari
a punto fisso a parete. Non è buona norma
installare dei giunti di dilatazione nei collet-
tori orizzontali. Quando si inseriscono dei
giunti di dilatazione, occorre provvedere a
un adeguato fissaggio. Le istruzioni sono
riportate nel capitolo 3.17.
In generale Wavin sconsiglia la pratica
di utilizzare manicotti di espansione o il
“braccio dilatante” per assorbire gli sposta-
menti assiali in un sistema Wavin Quick-
Stream PE, se non previsto nella proposta
di progetto.
Fissare i ricettori e l’impianto di
tubazioni secondo le istruzioni fornite
da Wavin
Uno degli elementi chiave di un sistema
Wavin QuickStream è il ricettore. Il capitolo
5 presenta in dettaglio gli aspetti da tenere
presenti. Un’installazione non corretta
o incompleta potrebbe essere causa di
condensa e/o perdite. Nella maggior parte
dei sistemi Wavin QuickStream, i collettori
orizzontali sono installati sotto il tetto. Per
questa parte dell’installazione, si prega di
seguire le raccomandazioni di installazione
Wavin riportate nel capitolo 3.17. Wavin
ha sviluppato degli speciali bracciali per
un’installazione facile e sicura dei collettori
orizzontali.
