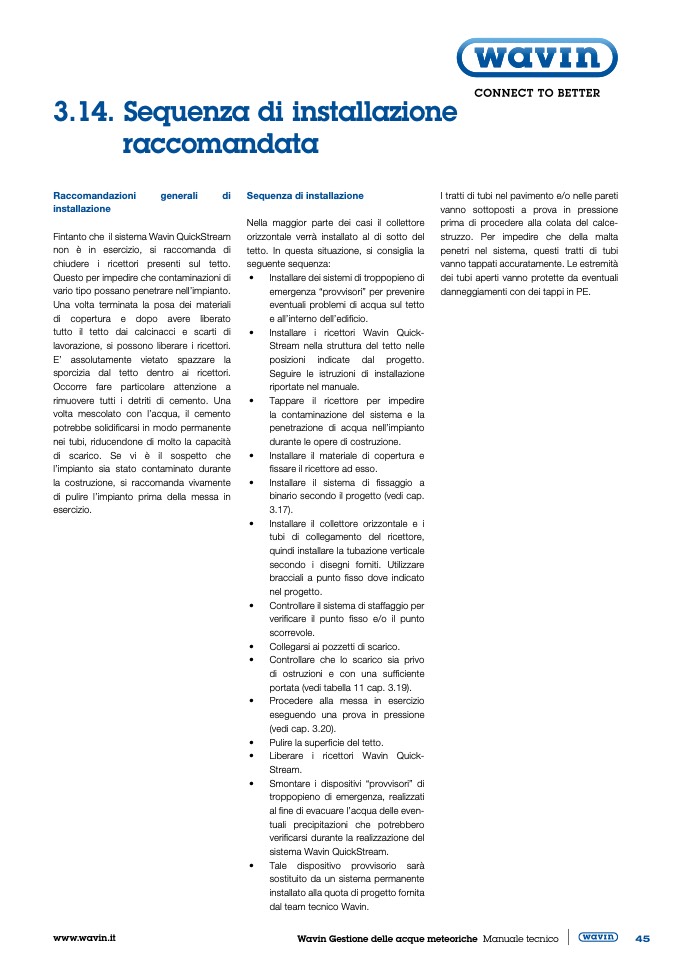

3.14. Sequenza di installazione
raccomandata
Raccomandazioni
generali
di
installazione
Fintanto che il sistema Wavin QuickStream
non è in esercizio, si raccomanda di
chiudere i ricettori presenti sul tetto.
Questo per impedire che contaminazioni di
vario tipo possano penetrare nell’impianto.
Una volta terminata la posa dei materiali
di copertura e dopo avere liberato
tutto il tetto dai calcinacci e scarti di
lavorazione, si possono liberare i ricettori.
E’ assolutamente vietato spazzare la
sporcizia dal tetto dentro ai ricettori.
Occorre fare particolare attenzione a
rimuovere tutti i detriti di cemento. Una
volta mescolato con l’acqua, il cemento
potrebbe solidificarsi in modo permanente
nei tubi, riducendone di molto la capacità
di scarico. Se vi è il sospetto che
l’impianto sia stato contaminato durante
la costruzione, si raccomanda vivamente
di pulire l’impianto prima della messa in
esercizio.
Sequenza di installazione
Nella maggior parte dei casi il collettore
orizzontale verrà installato al di sotto del
tetto. In questa situazione, si consiglia la
seguente sequenza:
•
Installare dei sistemi di troppopieno di
emergenza “provvisori” per prevenire
eventuali problemi di acqua sul tetto
e all’interno dell’edificio.
•
Installare i ricettori Wavin Quick-
Stream nella struttura del tetto nelle
posizioni indicate dal progetto.
Seguire le istruzioni di installazione
riportate nel manuale.
•
Tappare il ricettore per impedire
la contaminazione del sistema e la
penetrazione di acqua nell’impianto
durante le opere di costruzione.
•
Installare il materiale di copertura e
fissare il ricettore ad esso.
•
Installare il sistema di fissaggio a
binario secondo il progetto (vedi cap.
3.17).
•
Installare il collettore orizzontale e i
tubi di collegamento del ricettore,
quindi installare la tubazione verticale
secondo i disegni forniti. Utilizzare
bracciali a punto fisso dove indicato
nel progetto.
•
Controllare il sistema di staffaggio per
verificare il punto fisso e/o il punto
scorrevole.
•
Collegarsi ai pozzetti di scarico.
•
Controllare che lo scarico sia privo
di ostruzioni e con una sufficiente
portata (vedi tabella 11 cap. 3.19).
•
Procedere alla messa in esercizio
eseguendo una prova in pressione
(vedi cap. 3.20).
•
Pulire la superficie del tetto.
•
Liberare i ricettori Wavin Quick-
Stream.
•
Smontare i dispositivi “provvisori” di
troppopieno di emergenza, realizzati
al fine di evacuare l’acqua delle even-
tuali precipitazioni che potrebbero
verificarsi durante la realizzazione del
sistema Wavin QuickStream.
•
Tale dispositivo provvisorio sarà
sostituito da un sistema permanente
installato alla quota di progetto fornita
dal team tecnico Wavin.
I tratti di tubi nel pavimento e/o nelle pareti
vanno sottoposti a prova in pressione
prima di procedere alla colata del calce-
struzzo. Per impedire che della malta
penetri nel sistema, questi tratti di tubi
vanno tappati accuratamente. Le estremità
dei tubi aperti vanno protette da eventuali
danneggiamenti con dei tappi in PE.
