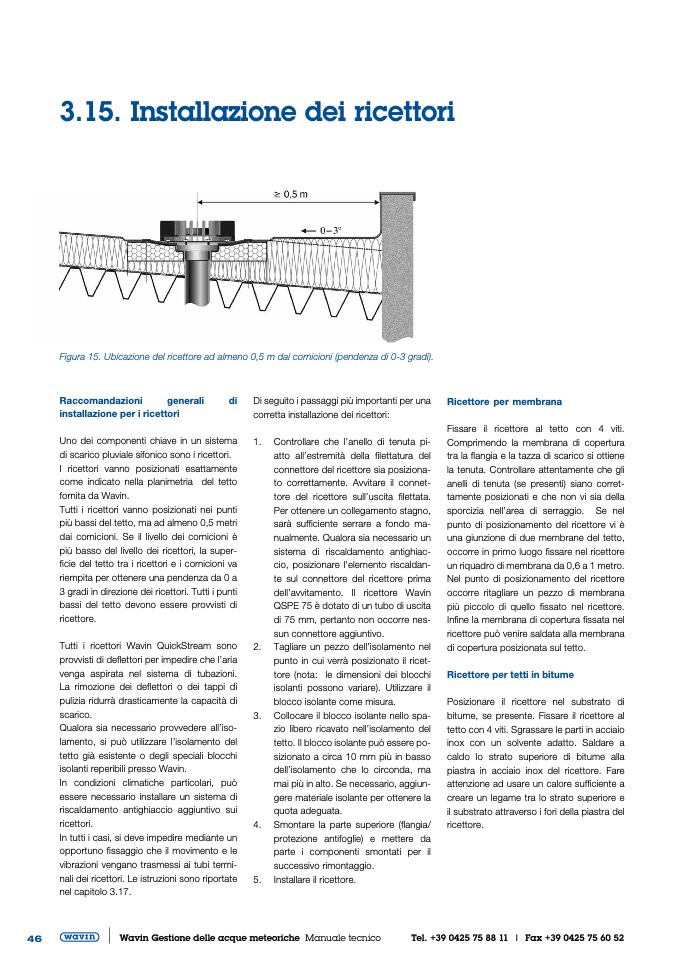

3.15. Installazione dei ricettori
Figura 15. Ubicazione del ricettore ad almeno 0,5 m dai cornicioni (pendenza di 0-3 gradi).
Raccomandazioni
generali
di
installazione per i ricettori
Uno dei componenti chiave in un sistema
di scarico pluviale sifonico sono i ricettori.
I ricettori vanno posizionati esattamente
come indicato nella planimetria del tetto
fornita da Wavin.
Tutti i ricettori vanno posizionati nei punti
più bassi del tetto, ma ad almeno 0,5 metri
dai cornicioni. Se il livello dei cornicioni è
più basso del livello dei ricettori, la super-
ficie del tetto tra i ricettori e i cornicioni va
riempita per ottenere una pendenza da 0 a
3 gradi in direzione dei ricettori. Tutti i punti
bassi del tetto devono essere provvisti di
ricettore.
Tutti i ricettori Wavin QuickStream sono
provvisti di deflettori per impedire che l’aria
venga aspirata nel sistema di tubazioni.
La rimozione dei deflettori o dei tappi di
pulizia ridurrà drasticamente la capacità di
scarico.
Qualora sia necessario provvedere all’iso-
lamento, si può utilizzare l’isolamento del
tetto già esistente o degli speciali blocchi
isolanti reperibili presso Wavin.
In condizioni climatiche particolari, può
essere necessario installare un sistema di
riscaldamento antighiaccio aggiuntivo sui
ricettori.
In tutti i casi, si deve impedire mediante un
opportuno fissaggio che il movimento e le
vibrazioni vengano trasmessi ai tubi termi-
nali dei ricettori. Le istruzioni sono riportate
nel capitolo 3.17.
Di seguito i passaggi più importanti per una
corretta installazione dei ricettori:
1. Controllare che l’anello di tenuta pi-
atto all’estremità della filettatura del
connettore del ricettore sia posiziona-
to correttamente. Avvitare il connet-
tore del ricettore sull’uscita filettata.
Per ottenere un collegamento stagno,
sarà sufficiente serrare a fondo ma-
nualmente. Qualora sia necessario un
sistema di riscaldamento antighiac-
cio, posizionare l’elemento riscaldan-
te sul connettore del ricettore prima
dell’avvitamento. Il ricettore Wavin
QSPE 75 è dotato di un tubo di uscita
di 75 mm, pertanto non occorre nes-
sun connettore aggiuntivo.
2. Tagliare un pezzo dell’isolamento nel
punto in cui verrà posizionato il ricet-
tore (nota: le dimensioni dei blocchi
isolanti possono variare). Utilizzare il
blocco isolante come misura.
3. Collocare il blocco isolante nello spa-
zio libero ricavato nell’isolamento del
tetto. Il blocco isolante può essere po-
sizionato a circa 10 mm più in basso
dell’isolamento che lo circonda, ma
mai più in alto. Se necessario, aggiun-
gere materiale isolante per ottenere la
quota adeguata.
4. Smontare la parte superiore (flangia/
protezione antifoglie) e mettere da
parte i componenti smontati per il
successivo rimontaggio.
5. Installare il ricettore.
Ricettore per membrana
Fissare il ricettore al tetto con 4 viti.
Comprimendo la membrana di copertura
tra la flangia e la tazza di scarico si ottiene
la tenuta. Controllare attentamente che gli
anelli di tenuta (se presenti) siano corret-
tamente posizionati e che non vi sia della
sporcizia nell’area di serraggio. Se nel
punto di posizionamento del ricettore vi è
una giunzione di due membrane del tetto,
occorre in primo luogo fissare nel ricettore
un riquadro di membrana da 0,6 a 1 metro.
Nel punto di posizionamento del ricettore
occorre ritagliare un pezzo di membrana
più piccolo di quello fissato nel ricettore.
Infine la membrana di copertura fissata nel
ricettore può venire saldata alla membrana
di copertura posizionata sul tetto.
Ricettore per tetti in bitume
Posizionare il ricettore nel substrato di
bitume, se presente. Fissare il ricettore al
tetto con 4 viti. Sgrassare le parti in acciaio
inox con un solvente adatto. Saldare a
caldo lo strato superiore di bitume alla
piastra in acciaio inox del ricettore. Fare
attenzione ad usare un calore sufficiente a
creare un legame tra lo strato superiore e
il substrato attraverso i fori della piastra del
ricettore.
