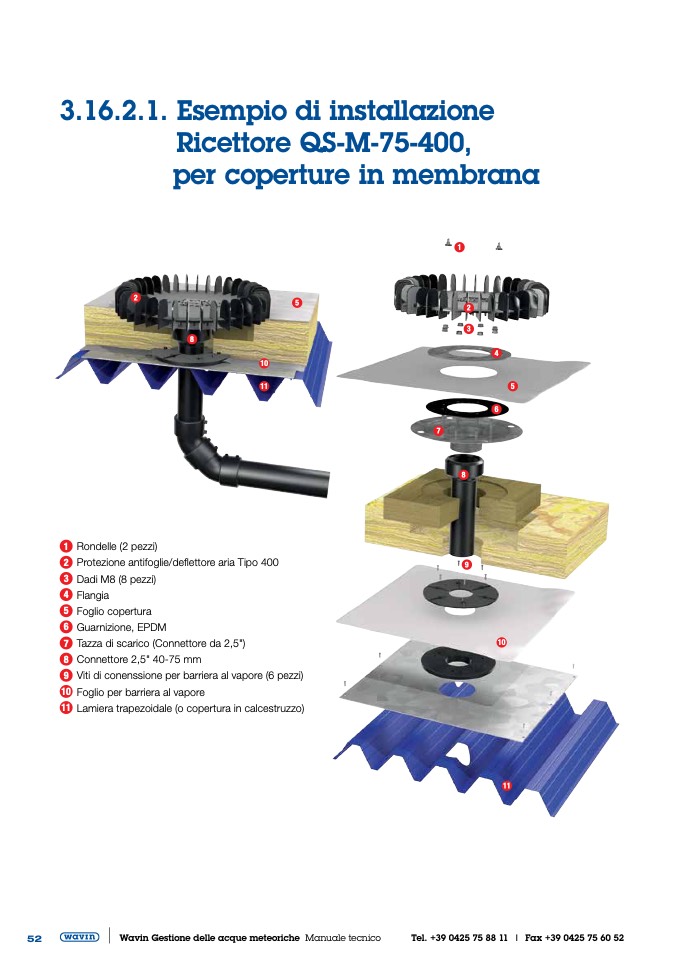

3.16.2.1. Esempio di installazione

Ricettore QS-M-75-400,

per coperture in membrana

2

5

1

2

3

4

8

10

11

5

6

1

2

3

4

5

6

7

8

9

10

11

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 400

Dadi M8 (8 pezzi)

Flangia

Foglio copertura

Guarnizione, EPDM

Tazza di scarico (Connettore da 2,5")

Connettore 2,5" 40-75 mm

Viti di conenssione per barriera al vapore (6 pezzi)

Foglio per barriera al vapore

Lamiera trapezoidale (o copertura in calcestruzzo)

7

8

9

10

11
