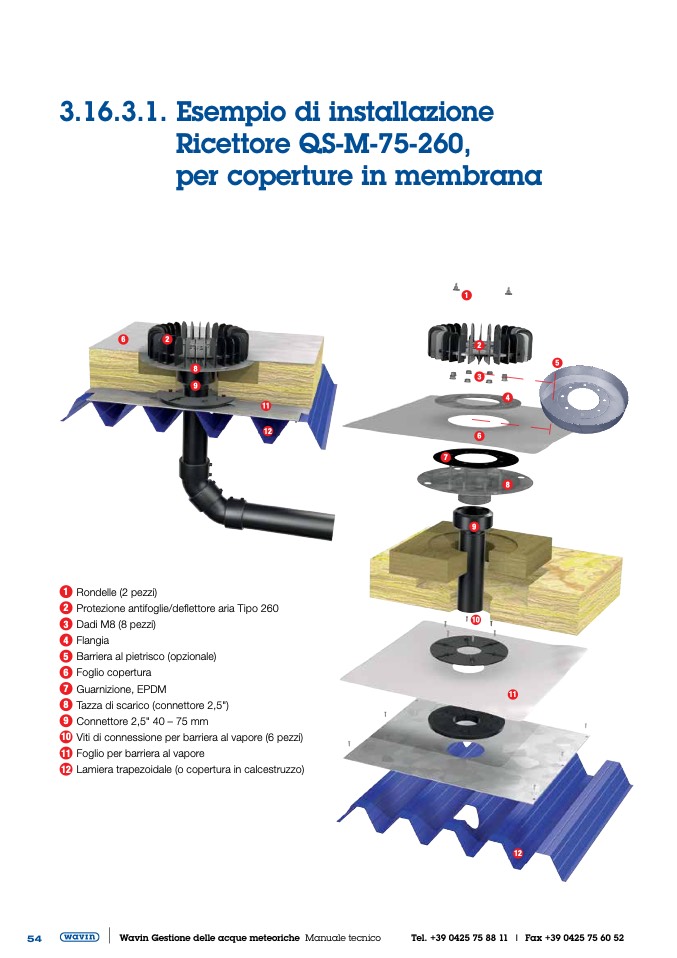

3.16.3.1. Esempio di installazione

Ricettore QS-M-75-260,

per coperture in membrana

6

2

8

9

1

2

3

6

7

8

11

12

5

4

1

2

3

4

5

6

7

8

9

10

11

12

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 260

Dadi M8 (8 pezzi)

Flangia

Barriera al pietrisco (opzionale)

Foglio copertura

Guarnizione, EPDM

Tazza di scarico (connettore 2,5")

Connettore 2,5" 40 – 75 mm

Viti di connessione per barriera al vapore (6 pezzi)

Foglio per barriera al vapore

Lamiera trapezoidale (o copertura in calcestruzzo)
