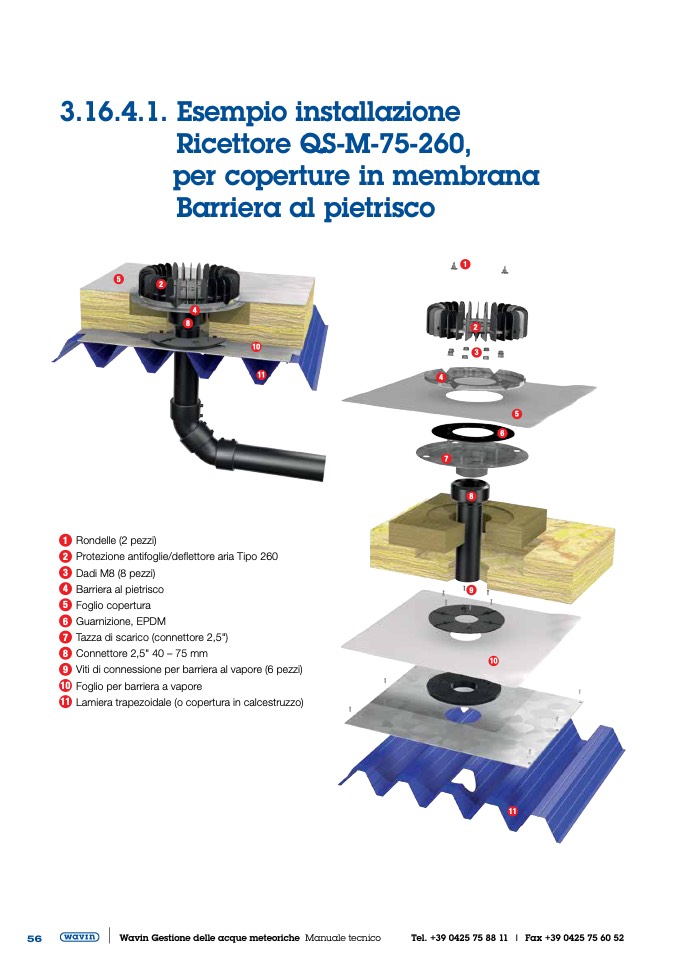

3.16.4.1. Esempio installazione

Ricettore QS-M-75-260,

per coperture in membrana

Barriera al pietrisco

5

2

4

8

1

2

3

4

7

8

9

10

11

5

6

1

2

3

4

5

6

7

8

9

10

11

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 260

Dadi M8 (8 pezzi)

Barriera al pietrisco

Foglio copertura

Guarnizione, EPDM

Tazza di scarico (connettore 2,5")

Connettore 2,5" 40 – 75 mm

Viti di connessione per barriera al vapore (6 pezzi)

Foglio per barriera a vapore

Lamiera trapezoidale (o copertura in calcestruzzo)

10

11

56
