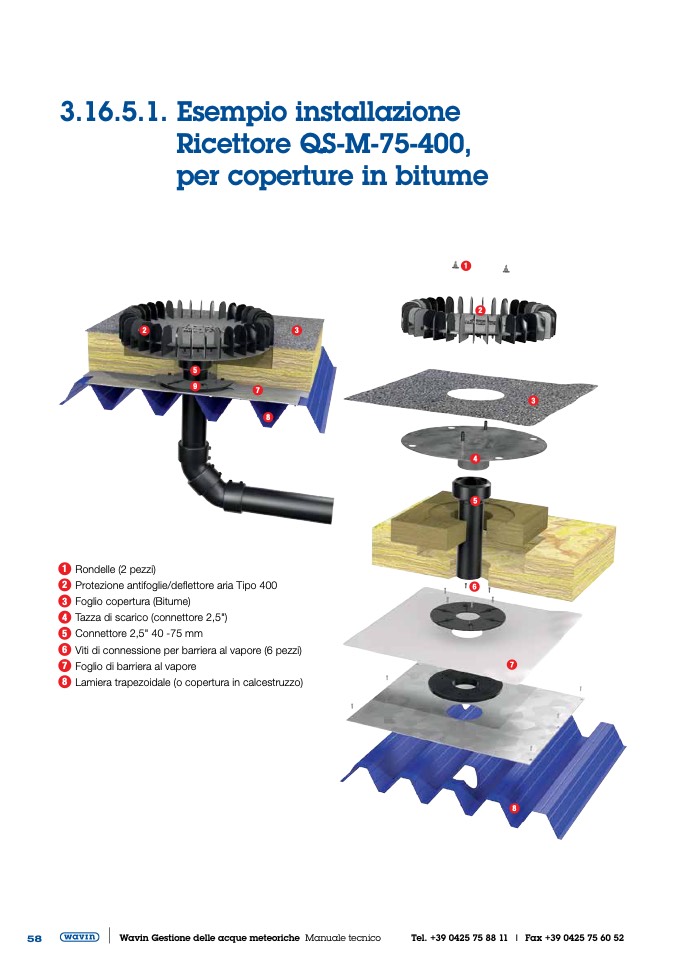

3.16.5.1. Esempio installazione

Ricettore QS-M-75-400,

per coperture in bitume

2

3

1

2

4

5

6

5

9

7

8

3

1

2

3

4

5

6

7

8

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 400

Foglio copertura (Bitume)

Tazza di scarico (connettore 2,5")

Connettore 2,5" 40 -75 mm

Viti di connessione per barriera al vapore (6 pezzi)

Foglio di barriera al vapore

Lamiera trapezoidale (o copertura in calcestruzzo)

7

8

58
