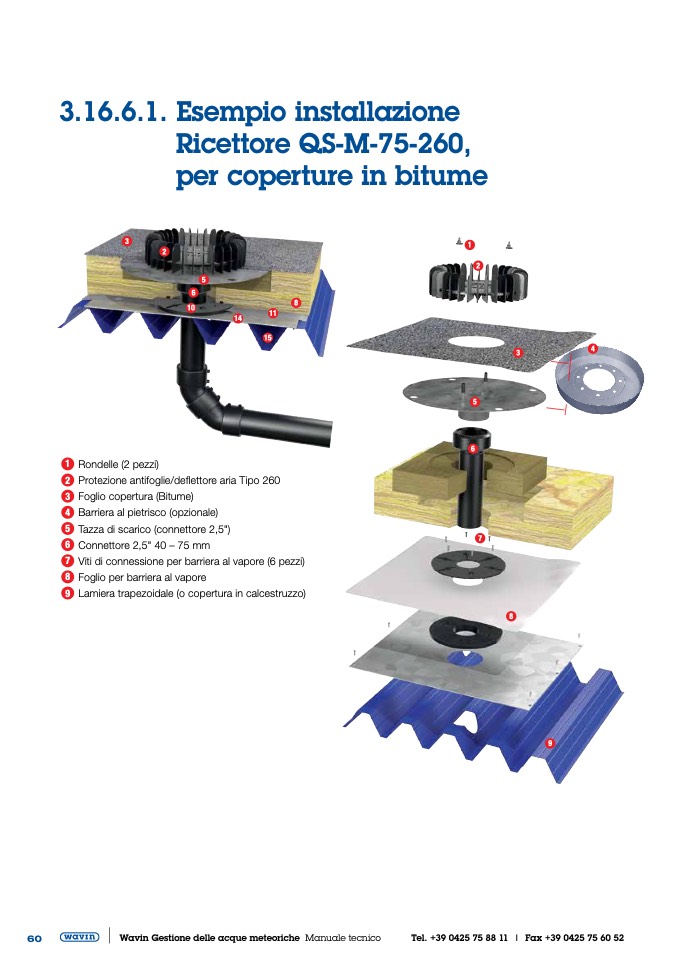

3.16.6.1. Esempio installazione

Ricettore QS-M-75-260,

3

2

1

2

5

6

7

per coperture in bitume

5

6

10

14

15

8

11

3

4

1

2

3

4

5

6

7

8

9

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 260

Foglio copertura (Bitume)

Barriera al pietrisco (opzionale)

Tazza di scarico (connettore 2,5")

Connettore 2,5" 40 – 75 mm

Viti di connessione per barriera al vapore (6 pezzi)

Foglio per barriera al vapore

Lamiera trapezoidale (o copertura in calcestruzzo)

8

9

60
